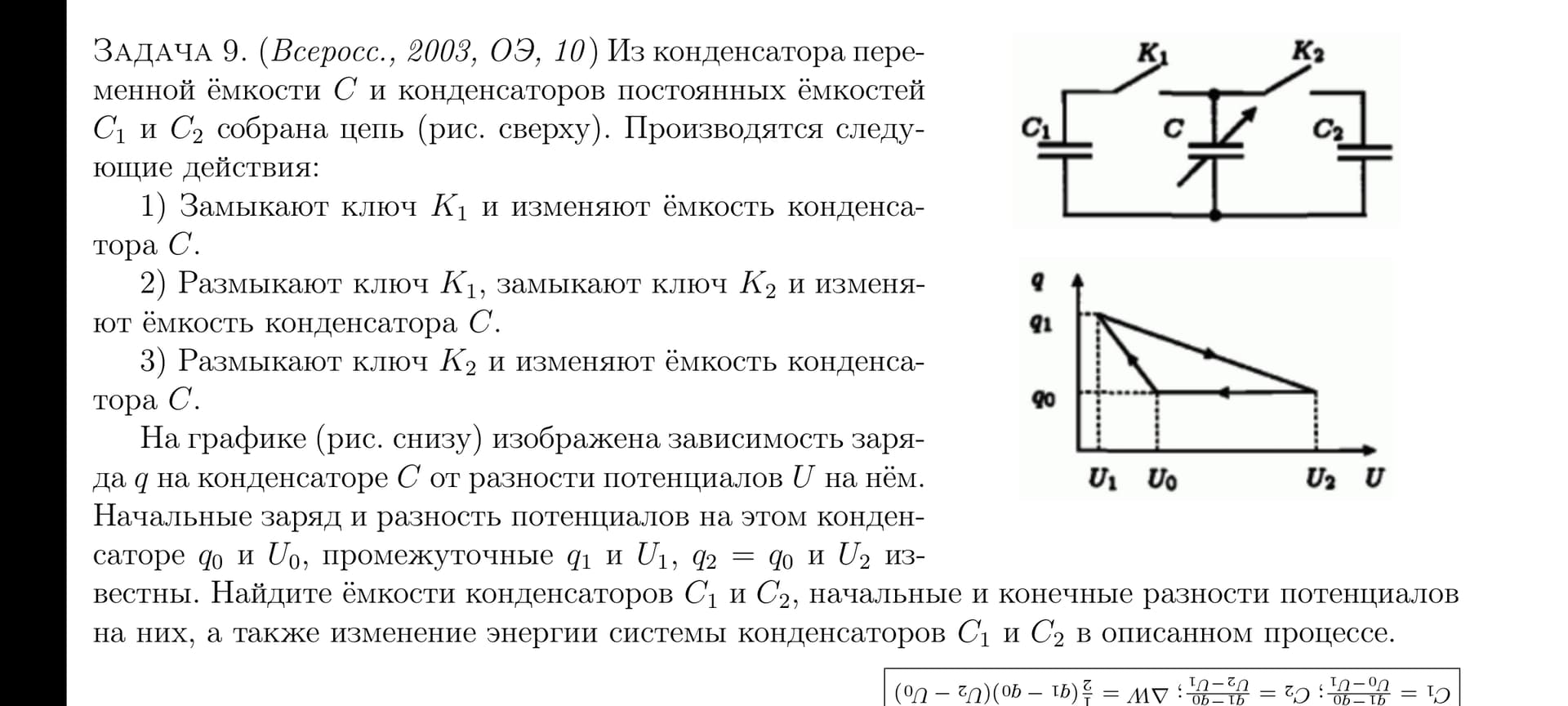

Как использовать график в этой задаче

Думаю, процесс 3 не вызывает особых проблем: при изменении ёмкости уединённого конденсатора заряд на нём не меняется – отсюда и вывод, что этому процессу соответствует горизонтальная линия на графике.

Что происходит в процессах 1 и 2? Не забывай, что у накоротко замкнутых друг к другу конденсаторов сумма напряжений равна нулю, а суммарный их заряд не меняется (но при этом заряды у конденсаторов перераспределяются при изменении ёмкости). С этой подсказкой ты довольно легко найдёшь C_1 и C_2; об остальном подумай сам.
