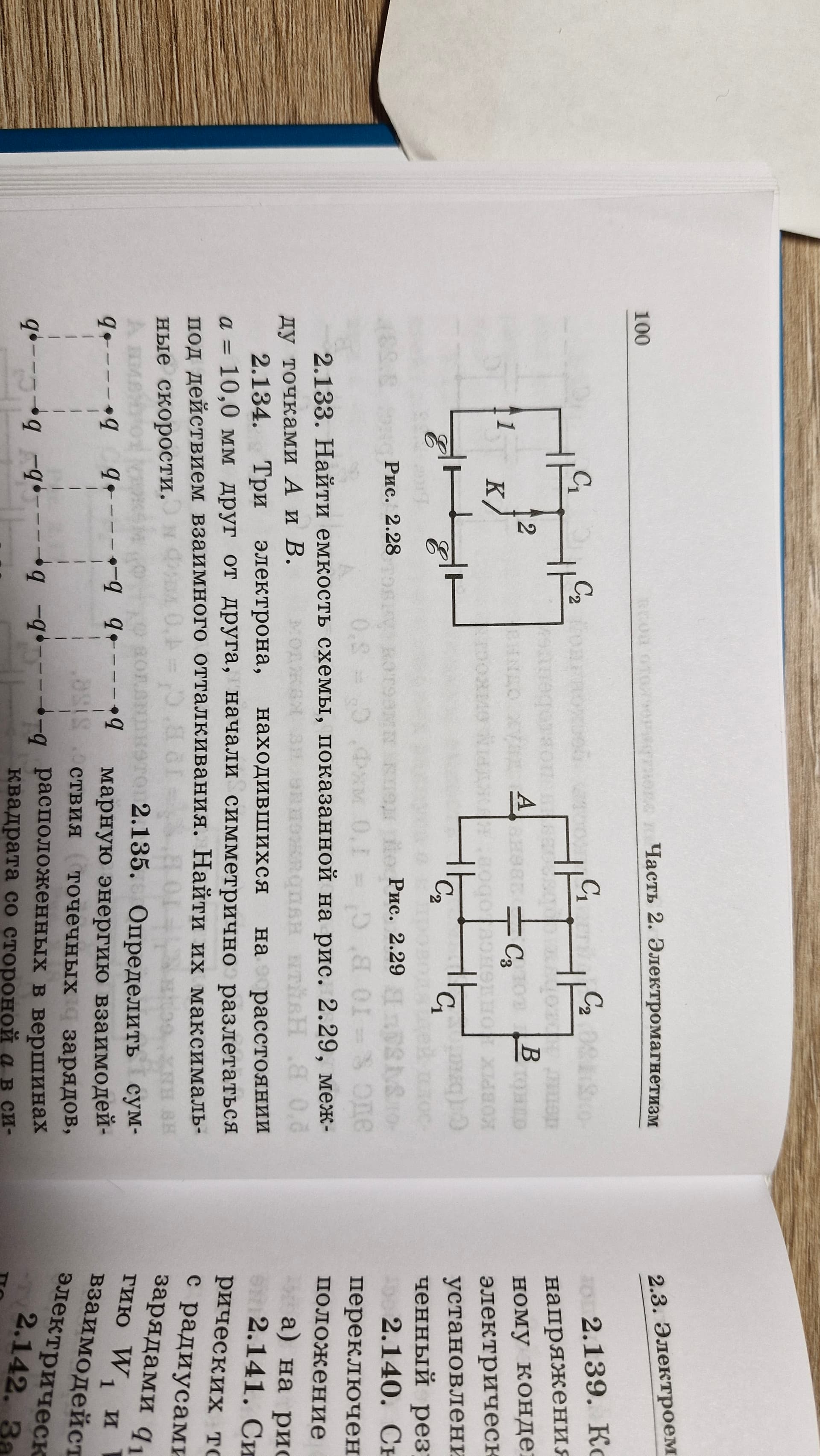

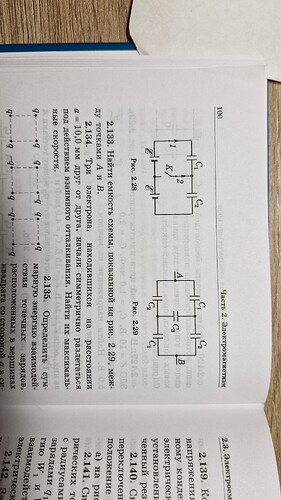

2.133 Найдите емкость схемы, показанной на рис. 2.29, между точками А и В
Пытался расписать через законы Киргхгофа, но вышло 4 уравнения с 5 переменными, потом пытался вывести формула треугольник-звезда для конденсаторов, но ответ не сошёлся.
Можете дать подсказку
1 лайк
Попробуй воспользоваться симметрией цепи и расставь заряды на конденсаторах, дальше подумай как их связать
Разве она симметрична?
Да, имею ввиду разность потенциалов через верхний левый конденсатор С1 и нижний правый С1, в общем то, одинаковы. То же и с С2
если что на обкладках C3 будут заряды q1-q2 и q2-q1
