Определите эквивалентные сопротивления бесконечных цепей из резисторов, схемы которых приведены на рисунке

Физика Электрические цепи
1


2

Попробуй использовать преобразование треугольник-звезда.

3

если решать в лоб, то у меня получается ответ

R_0 = R\cdot \frac{933-\sqrt{5}}{538}\approx1.730044483\cdot R
4

там ответ R((1+sqrt5)/2)
а меня ответ ((1+sqrt3/2)

5

этот ответ бы получался правильным, если вместо 2R тоже стояли бы просто R

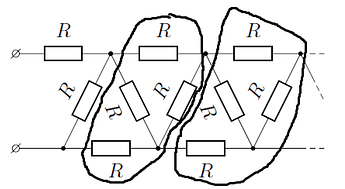

image889×488 17.1 KB

тогда решаешь задачу, используя в качестве элемента бесконечной цепи выделенные чёрным участки.

P.S. первый ответ я случайно получил, использовав (\sqrt{5}-1)/2 вместо (\sqrt{5}+1)/2
