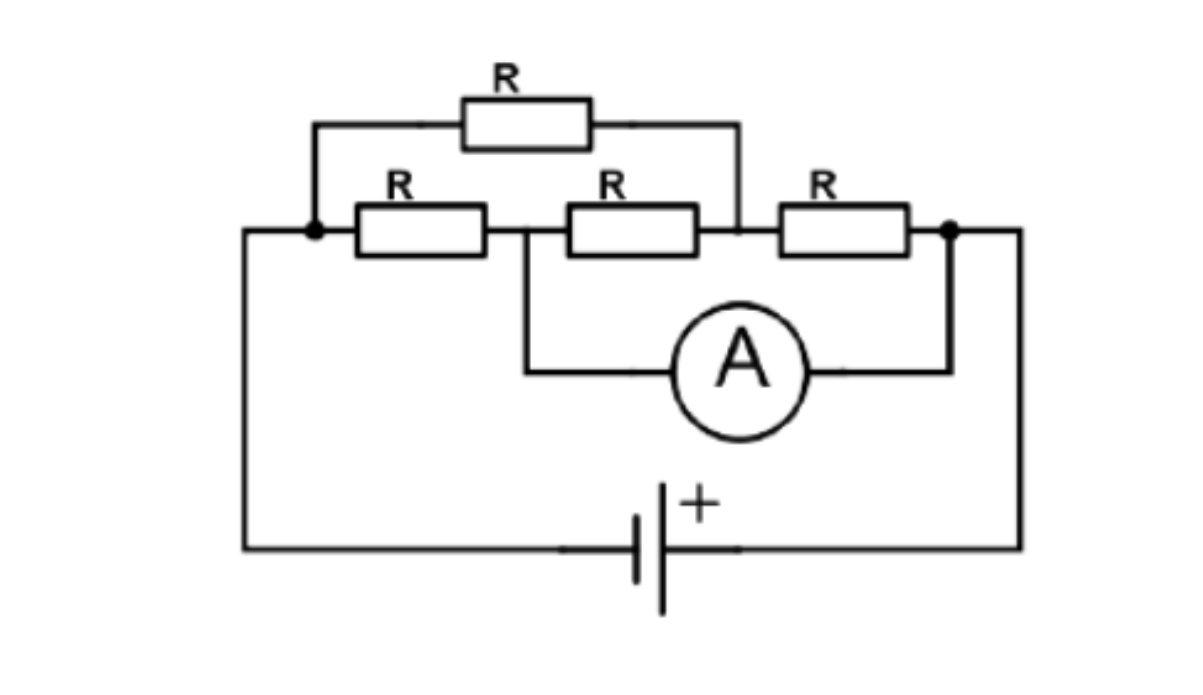

это эквивалентный цеп? и как можно решить сопротивление?
1 лайк
Ты про общее сопротивление?
да общее сопротивление
В таких задачах нужно выделять точки в виде потенциалов и сравнивать между ними.
Все это выделяем, чтобы показать как будет течь ток при разных разностей потенциалов.
Начнем:
Решение

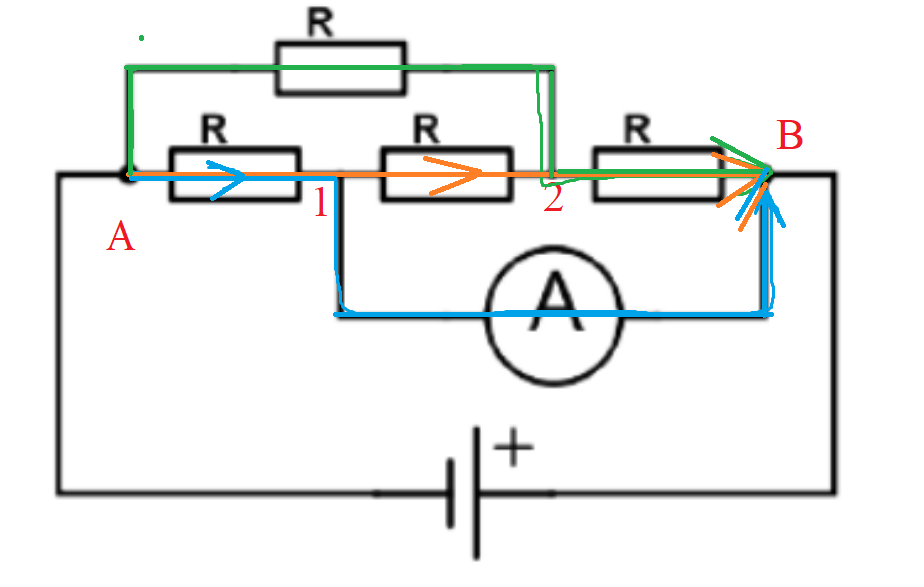

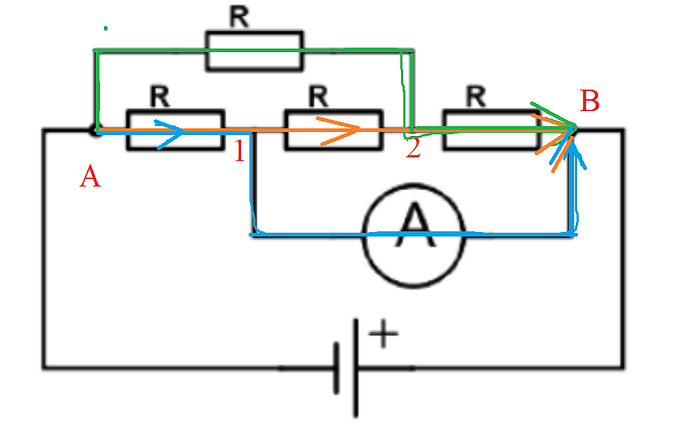

Зеленая дорога: φ_A-φ_B=(φ_A-φ_2) + (φ_2-φ_B) (1)
Синяя дорога: φ_A-φ_B=(φ_A-φ_1) + (φ_1-φ_B) (синяя) (2)
Оранжевая дорога: φ_A-φ_B=(φ_A-φ_1) + (φ_1-φ_2) + (φ_2-φ_B) (оранжевая) (3)

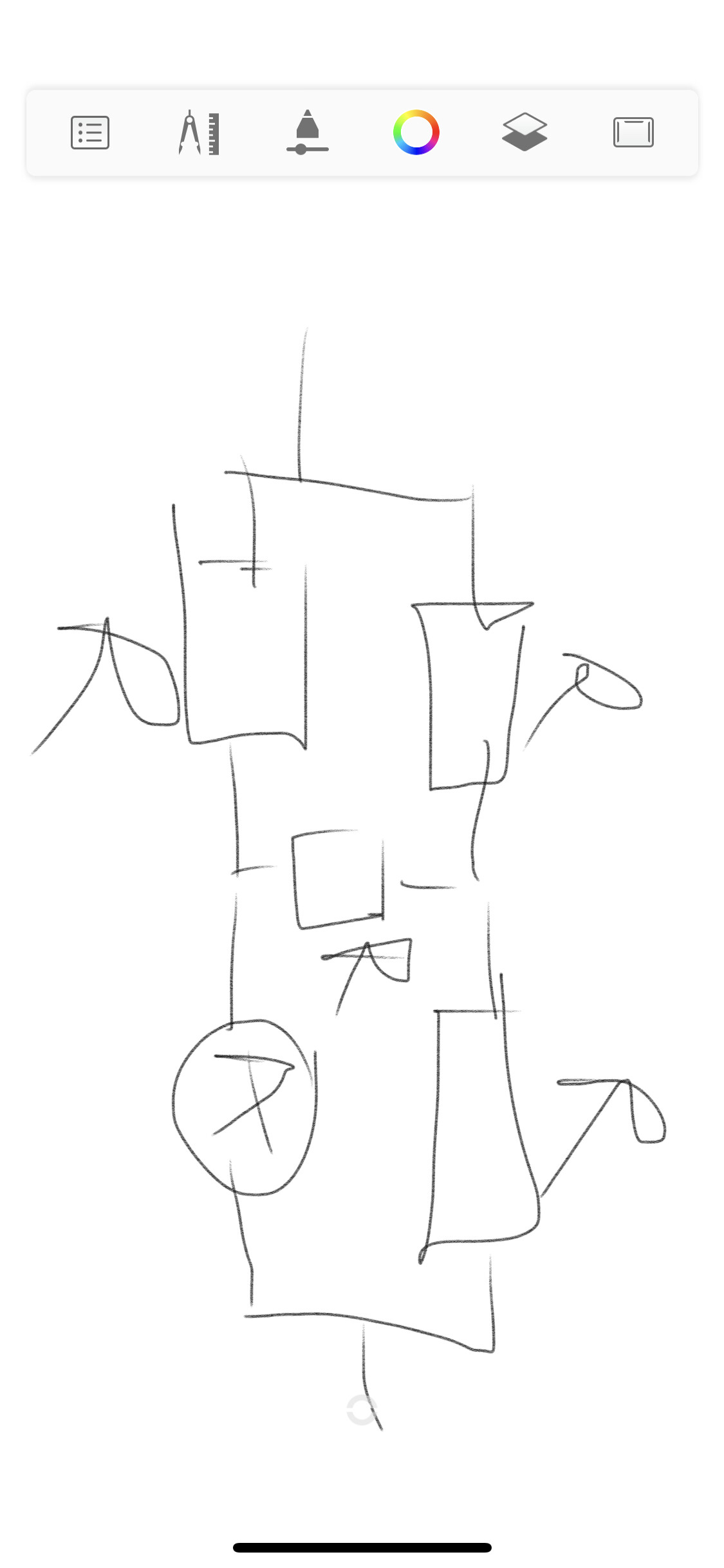

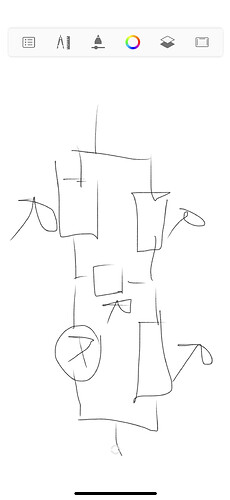

В итоге все получится вот так, как у Амира. Есть вопросы задай по решению
