Задача 4. В электрической цепи, представленной на рисунке, сопротивление резисторов R_1=R_2=R_3=R_4, а R_5=R_6=R_7=R_8=2R. Определите сопротивление между клеммами А и В при замкнутом и разомкнутом ключе К. Определите силу тока через замкнутый ключ при подключении к клеммам А и В идеального источника с напряжением U.
Я решил замкнутую часть но в разомкнутой токи не сходятся.
Попрошу Вас снова, дублировать условие задач в теме
попробуйте через кирхгофа порешать,тут можно несколько контуров взять.
Чтобы использовать Кирхгоф нужны токи а они не сходятся
в твоем случае не сходятся это как?если ключ разомкнут то эта значит что он просто не пойдет по участку цепи К.
Попробуй построить эквивалентную схему (более читабельную)
Типо с одной сороны потенциал больше чем с другой , с одной стороны ток не может собрать потенциал равный к другому
далее эту схему можно упростить через метод звездочки

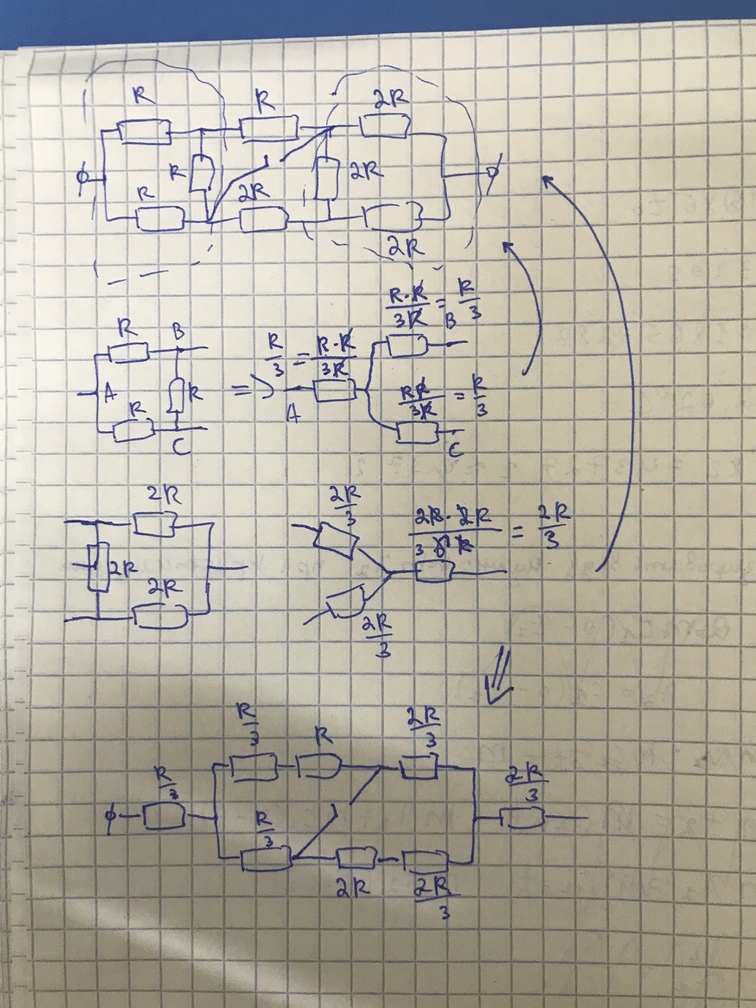

к этой схеме я пришел просто обозначив точки соединение
Можете более детально обяснить как вы пришли к этой схеме?
