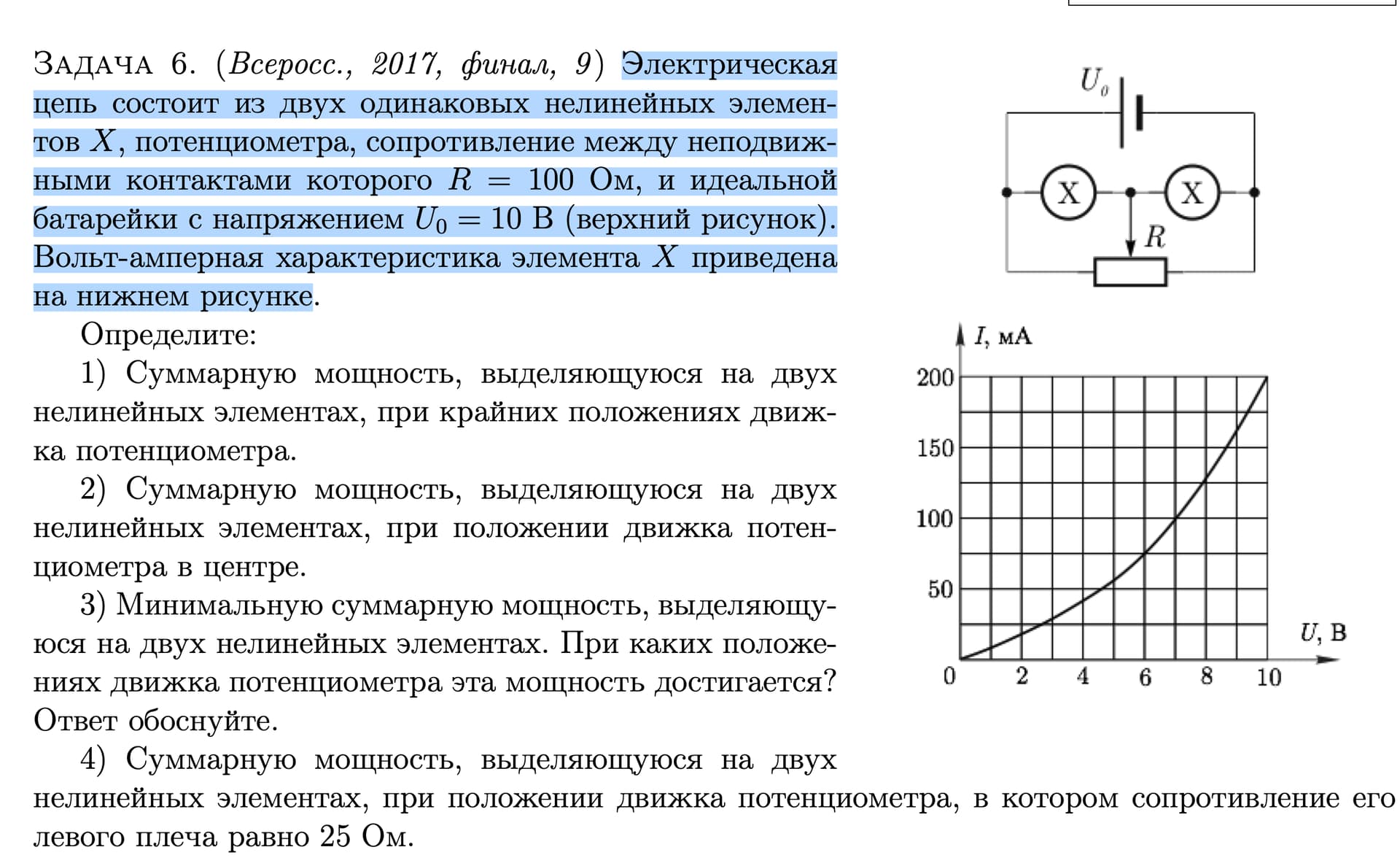

Задача 6. (Всеросс., 2017, финал, 9) Электрическая цепь состоит из двух одинаковых нелинейных элементов Х, потенциометра, сопротивление между неподвижными контактами которого R = 100 Ом, и идеальной батарейки с напряжением
U_0 = 10 В (верхний рисунок). Вольт-амперная характеристика элемента Х приведена на нижнем рисунке.
Можете пожалуйста подсказать с чего начать решение?
Попробуй сперва расписать Кирхгофа
Попытки решения были? Если есть скидывай.
А так что бы решить задачу надо, во-первых, понимать как работает потенциометр. Далее поставив его в крайние положения, надо понять где ток идет, а где нет и просто по графику решаем.
https://dzen.ru/a/X_SedP5OaG9qRtzY
Здесь можно посмотреть отличие потенциометра от реостата.
Если все еще не понятно могу скинуть свое решение
