Электрические цепи задача

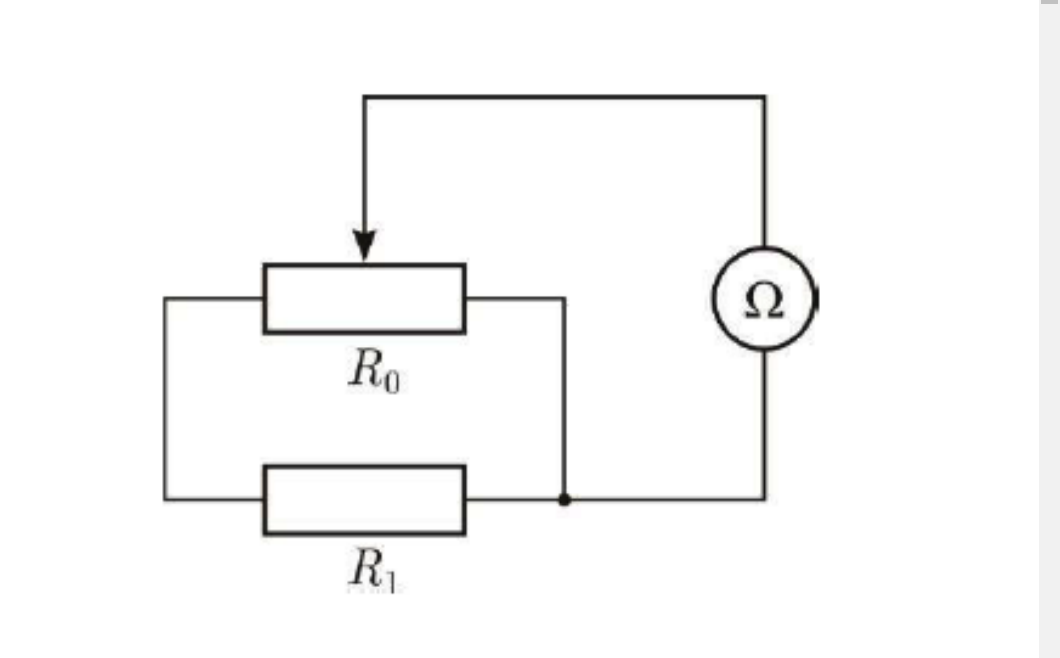

На рисунке изображена схема электрической цепи, состоящей из омметра, резистора и реостата. Сопротивление резистора R1 = 5 Ом, а полное сопротивление реостата равно R0 = 20 Ом. Движок реостата расположен
точно посередине. Найдите, что при этом показывает омметр.

1 симпатия

Это же параллельно подсоединенные резисторы:
1 ветвь : R1 +0,5R0
2 ветвь : 0,5R0
Разве не так?

2 симпатии

Подсказка 1

Подсказка 2

Немного передвинем элементы, чтобы было понятнее

4 симпатии

Что именно затрудняет ваше решение? Смотрите, для измерения сопротивления цепи омметр соединяют последовательно. Тогда в данном случае, мы можем наблюдать, что часть реостата соединена с резистором последовательно (получим R’) затем вторая часть реостата соединена с эквивалентным сопротивлением R’ параллельно.

2 симпатии
