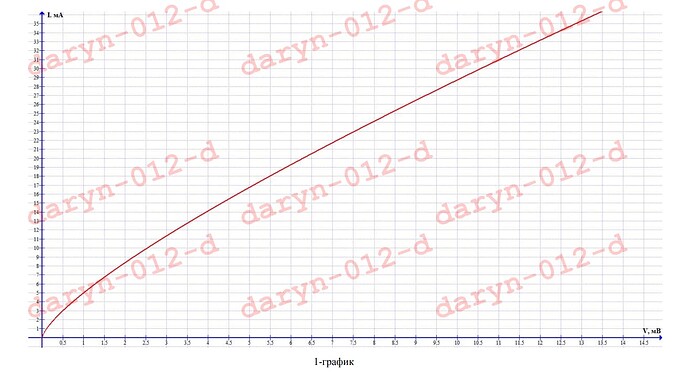

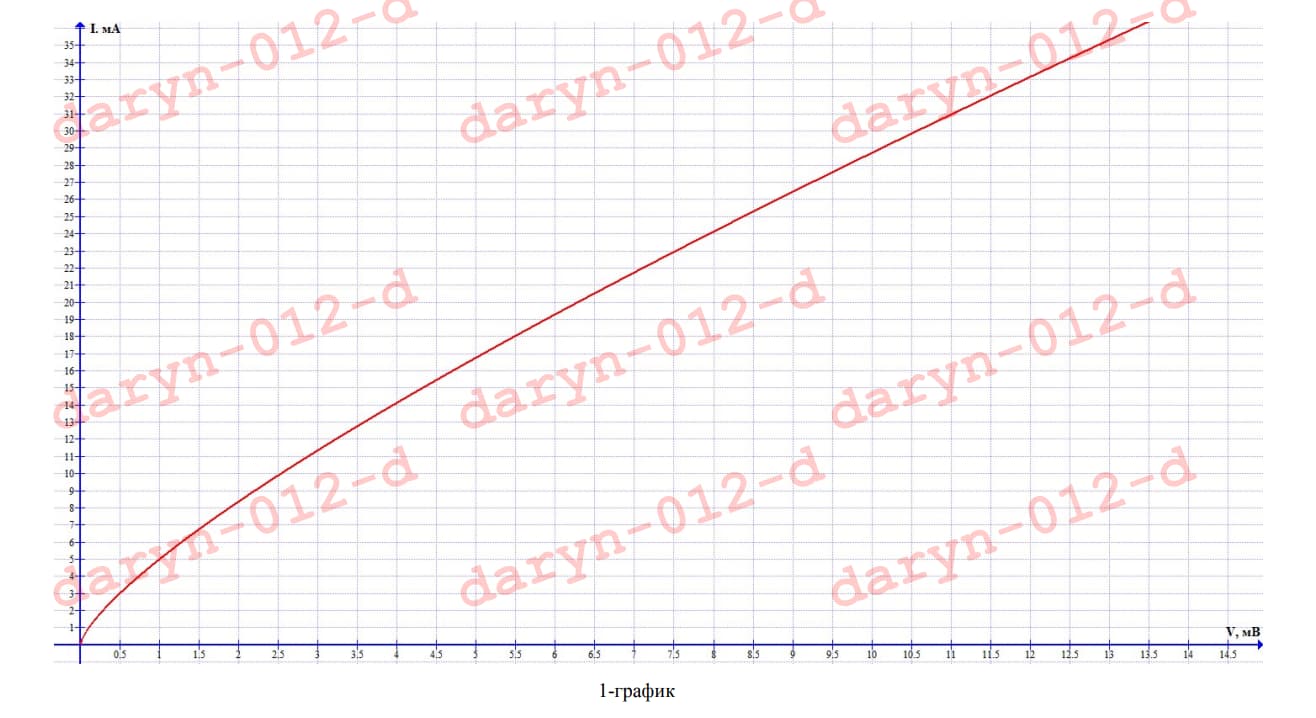

На графике 1 изображена вольт-амперная характеристика (ВАХ) нелинейного элемента
1 (НЭ1), соединенного параллельно с резистором сопротивлением 𝑅 = 10 Ом, а на графике 2

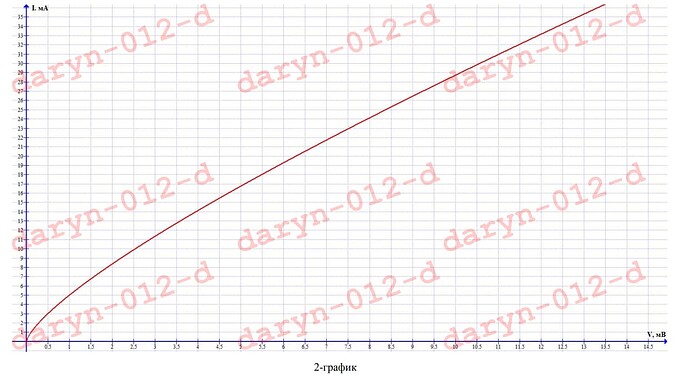

– вольт-амперная характеристика нелинейного элемента 2 (НЭ2) соединенного параллельно с
НЭ1.
Пользуясь графиками постройте вольт-амперные характеристики обоих нелинейных
элементов, а также ВАХ их последовательного соединения.
Получилось правильно найти только ВАХ НЭ2, остальные неполучилось, можете дать какую-то подсказку? И почему в решении 4 графика?
1 лайк
что б найти ВАХ первого элемента можно взять что первый график это сложение графика резистора и НЭ1 то есть у них будут одинаковые напряжения а ток будет суммироваться,берешь точку на графике берешь его ток и напряжение и от полного тока минусуешь ток на резизторе при том же напряжение так мы нашли ток на НЭ1 а напряжение на нем будет такое же,дальше такой же логикой
