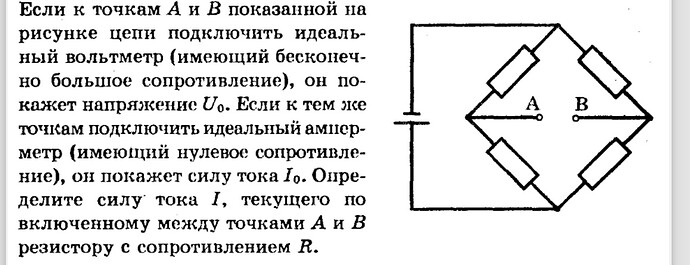

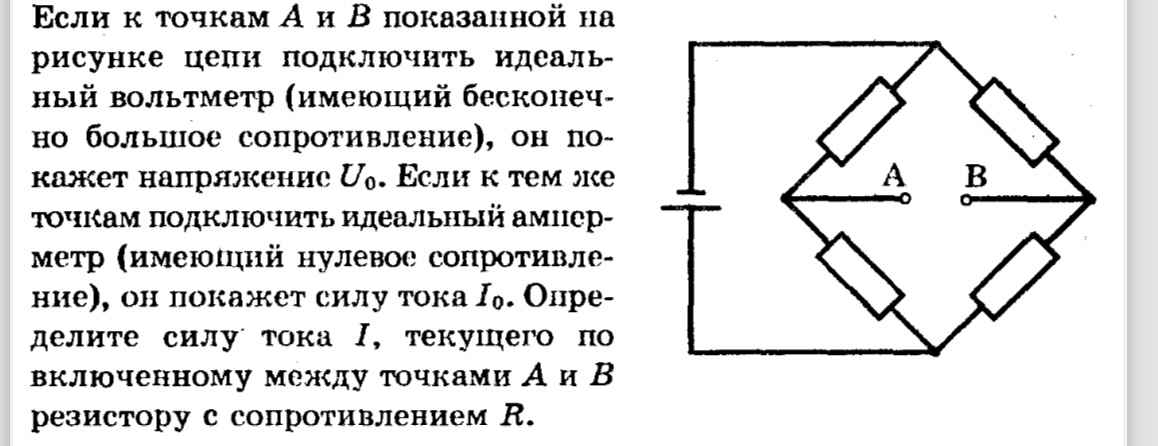

Если к точкам А и В показанной на рисунке цепи подключить идеальный вольтметр (имеющий бесконечно большое сопротивление), он покажет напряжение U0
Если к тем же
точкам подключить идеальный амперметр(имеющий нулевое сопротивление), он покажет силу тока Io. Определите силу тока I, текущего по включенному между точками А и В резистору с сопротивлением R.
Указание.
Рассматриваемый двухполюсник можно заменить эквивалентным источником тока, у которого ЭДС
равна Uo, а сила тока при коротком замыкании Io.
Могли бы вы пояснить как решить эту задачу с помощью этого указания?
Здесь дело в том что источник имеет внутреннее сопротивление. Короткое замыкание это значит что у тебя нет внешней нагрузки( т.е ты замыкаешь клеммы источника и у тебя остаётся только внутреннее сопротивление источника). Его ты можешь найти деля U0 на I0
2 лайка
Спасибо большое но могли бы вы продемонстрировать как можно заменить эквивалентным источником так чтобы ток короткого замыкания равнялся I(0)?

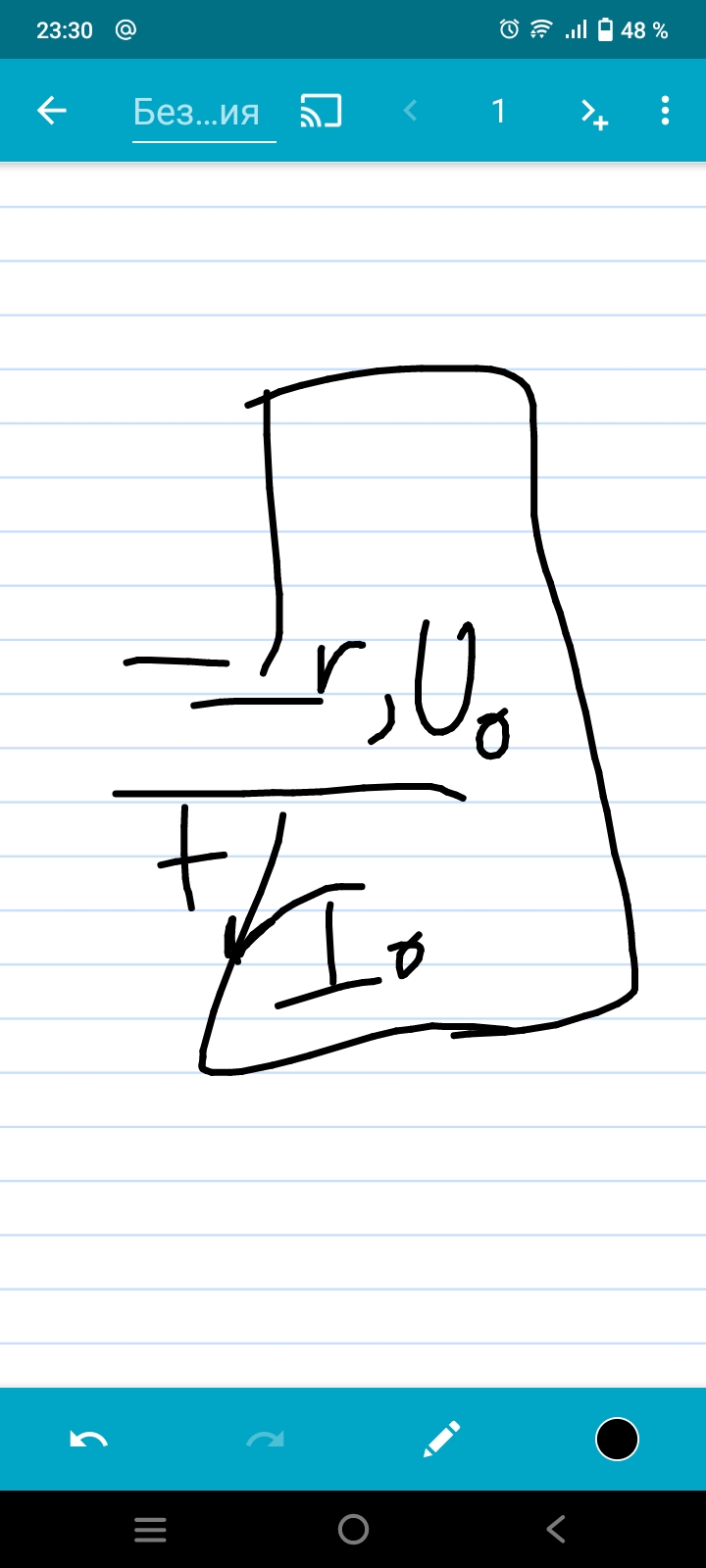

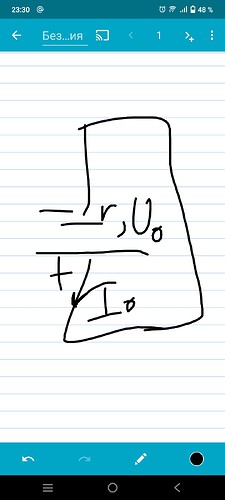

Тут Uo - эдс источника
r- внутреннее сопротивление источника
Io- ток короткого замыкания
Клеммы источника накоротко замкнуты( т.е. нету внешней нагрузки)
3 лайка
Но в этой задаче же присутствуют 4 резистора то есть внешняя нагрузка имеется же,разве нет?
У тебя главная проблема в том что ты не знаешь сопротивление источника. И с помощью рисунка без нагрузки находишь его. А потом конечно возвращаешь 4 резистора ( а также не забываешь учитывать сопротивление источника) и решаешь задачу законом ома и правилами Кирхгофа
2 лайка
