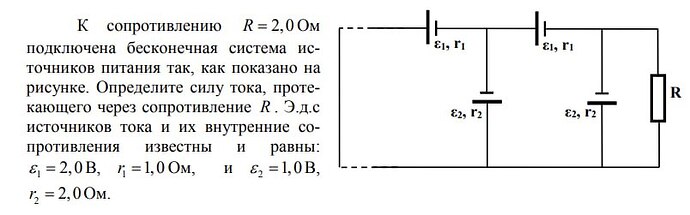

К сопротивлению R = 2, 0 Ом подключена бесконечная систем источников питания так, как показано на рисунке. Определите силу тока, протекающего через сопротивление R. ЭДС источников тока и их внутренние сопротивления известны и равны.

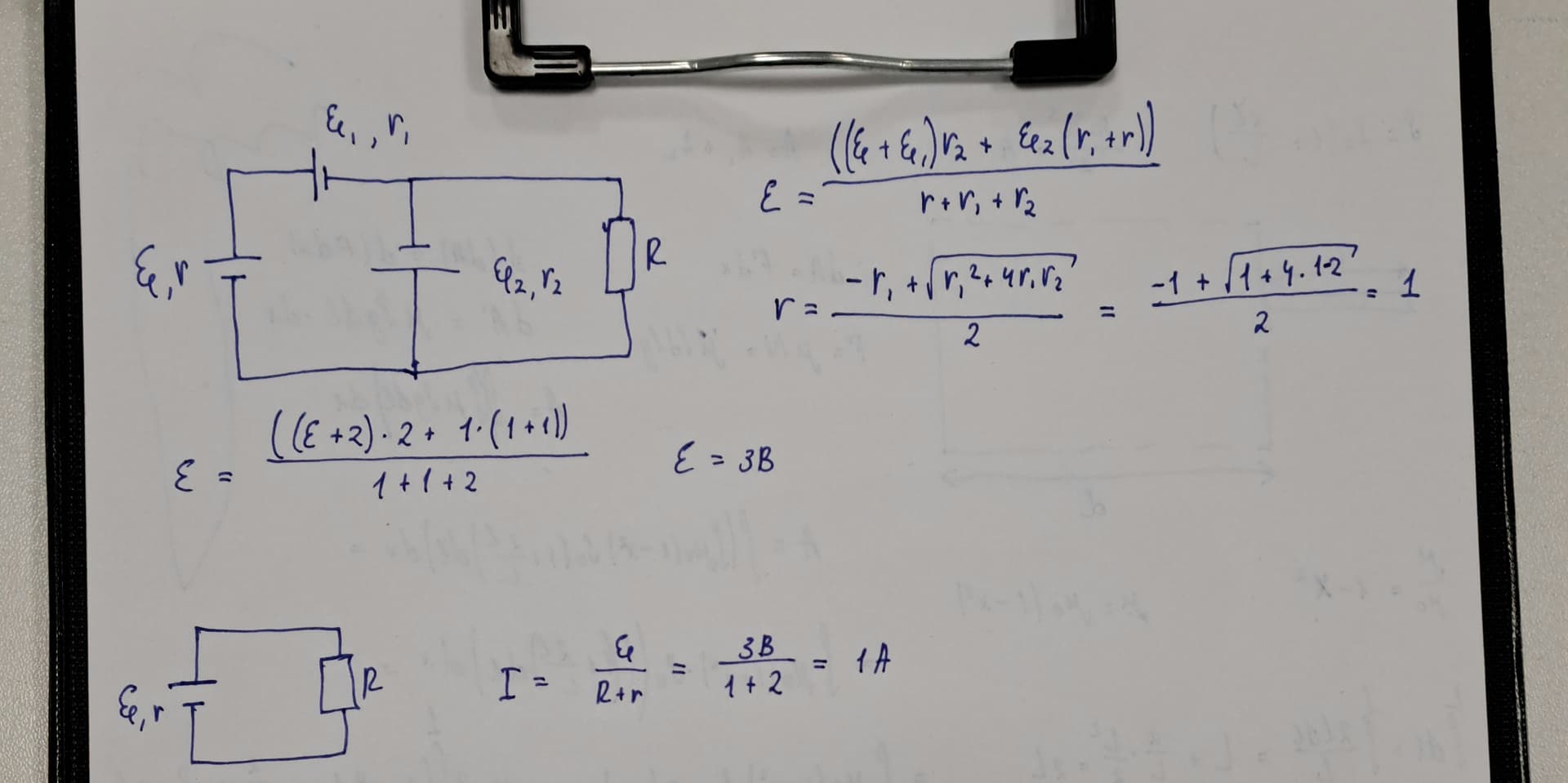

вот моя попытка решение ,я нашел R(0) и не знаю как найти эквивалентный ЭДС.
Сможете помочь?
Если ты умеешь решать бесконечные цепи, то это на самом деле легко, хотя она и выглядит страшной. Там короче сначало находишь эквивалентное сопративление и эквивалентное эдс источника и просто используешь Кирхгофа
И там типо вот эту формулу можно юзать
Там короче тоже самое как с бесконечными резисторами, последовательные просто скаладываются а параллельные по вверхей формуле, эту формулу можно легко вывести. И там так находишь эквивалентное эдс и приравниваешь его к той формуле
