Помогите решить эту задачу

Скинь, пожалуйста, полное условие, а не только рисунок

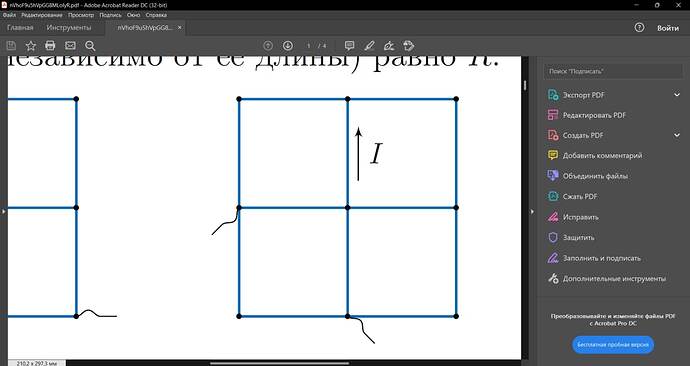

Определите значения сил токов и направления токов в ветвях проволочных сеток, изоб-
раженных на рисунке, выразив их через известные значения сил токов. Сопротивление
каждой ветви цепи (независимо от ее длины) равно R.

1 симпатия

в этом рисунке цепь симметрична вдоль линии, равноудалённой от контактов цепи, так что задача очень сильно упрощается за счёт того, что через некоторые звенья ток вообще не идёт
