Интересная цепь

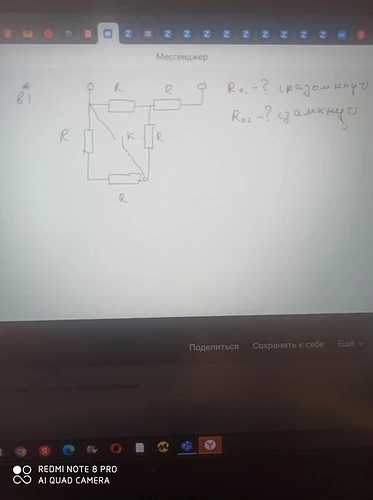

Здравствуйте! Помогите, пожалуйста, решить, ничего не выходит(

1 лайк

Что вы имеете ввиду под “ничего не выходит”? У вас получается не правильный ответ? Вы не понимаете условие? Вы не понимаете как течёт ток? В какой степени вам нужна помощь: подсказка или полное решение?

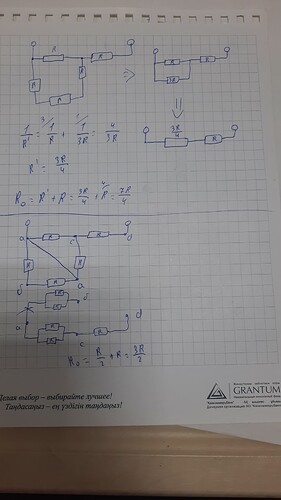

Когда у вас ключ не замкнут, то при течении тока слева направо:
Сначала параллельно соединены R и 3R, а потом последовательно ещё R.

Когда ключ замкнут, ток не будет идти через самый нижний и самый левый резисторы, так что вы можете их просто выкинуть.
