Объясните решение

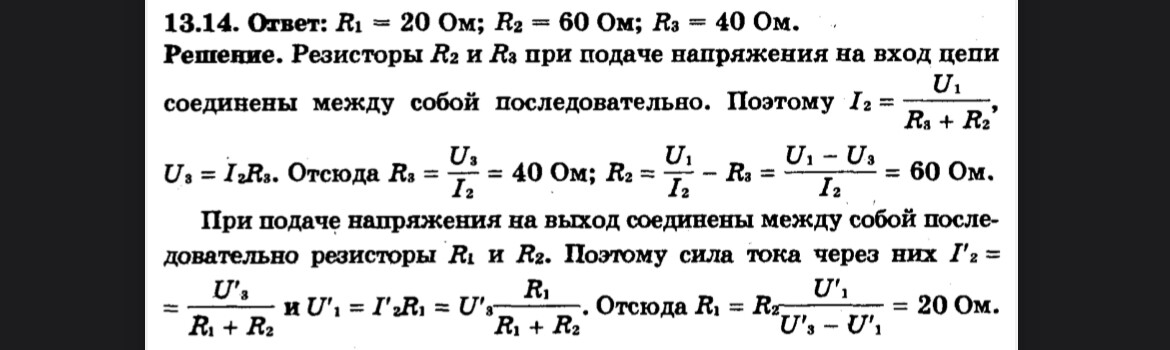

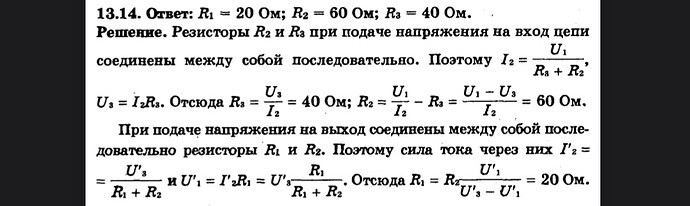

Прошу помочь с объяснением почему такие то резисторы определены как последовательно соединенны, а с третьим параллельное и тп.

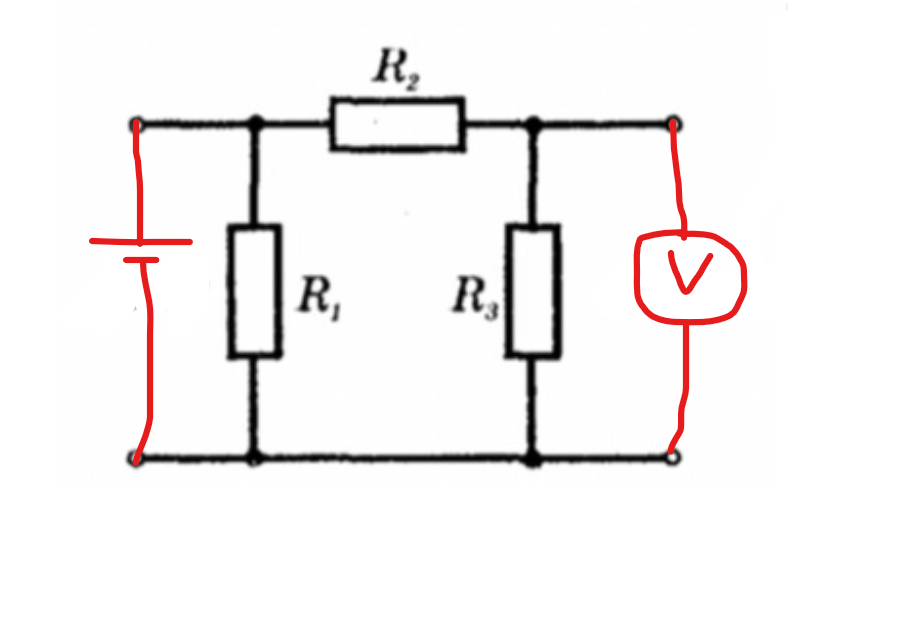

Когда на вход подают напряжение и на выходе измеряют, схему можно представить так

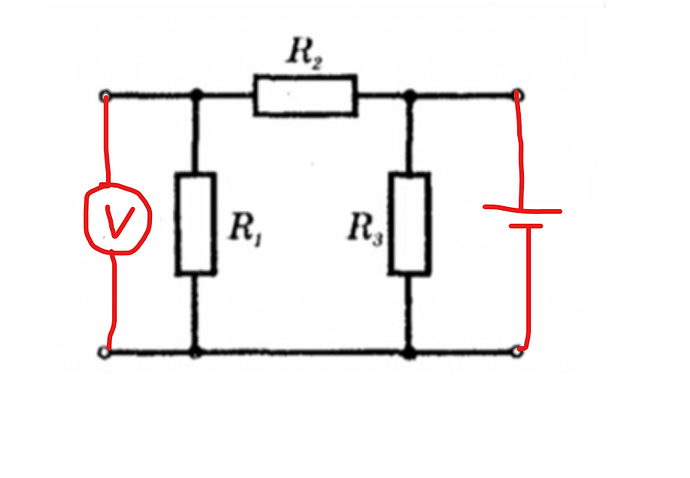

Когда на выход подают напряжение и измеряют на входе схему можно представить так

Сначала подумай как
