«Курчатов», 2019, 9

В квадрате 3×3 соседние узлы соединены через резисторы с
сопротивлением 1 Ом. Чему равно сопротивление между противоположными углами квадрата?

1 симпатия

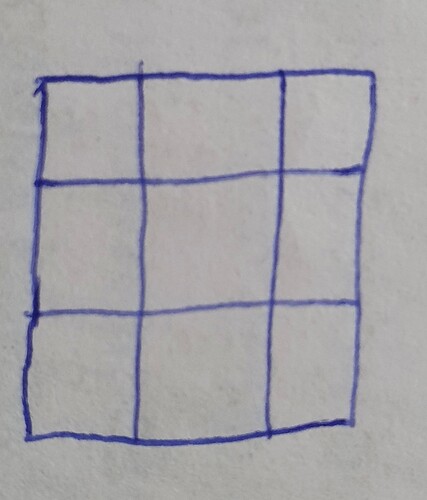

Я правильно понял, что под квадратов 3*3 они имеют в виду это?

да так

Схема симметрична вдоль линии, проходящей через ввод и вывод этой цепи, а значит и зеркально симметричные узлы имеют одинаковый потенциал при подаче напряжения. Узлы с одинаковыми потенциалами можно соединять без изменения общего сопротивления + два узла лежащих на этой диагонали можно разъединить

2 симпатии
