Задача по вольт-амперной характеристике

Здравствуйте, товарищи! Помогите, пожалуйста, понять решение задачи.

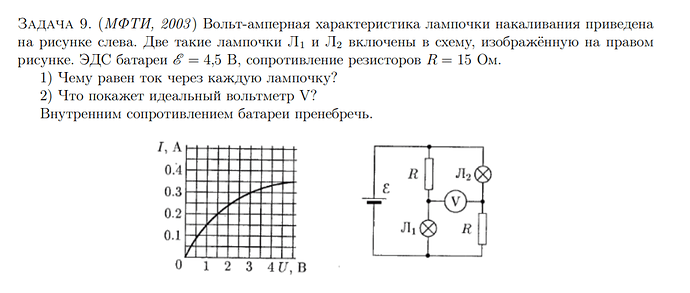

Условие:

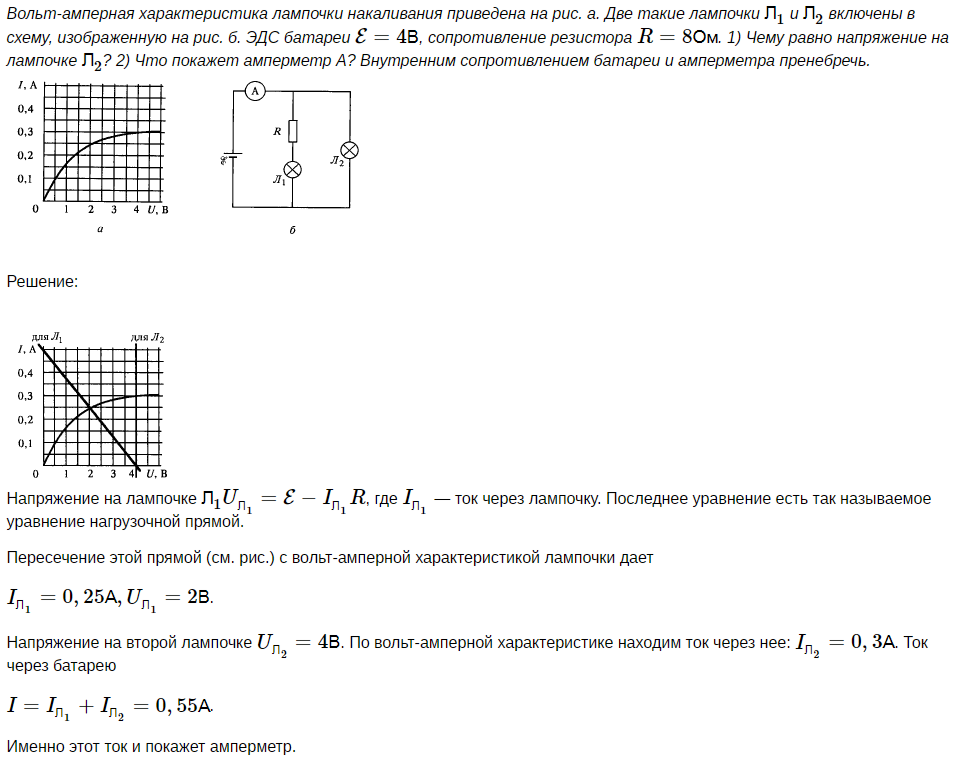

Решение:

Почему получился именно такой график ВАХ Л1 и Л2? Почему происходит пересечение именно в таких точках?

2 симпатии

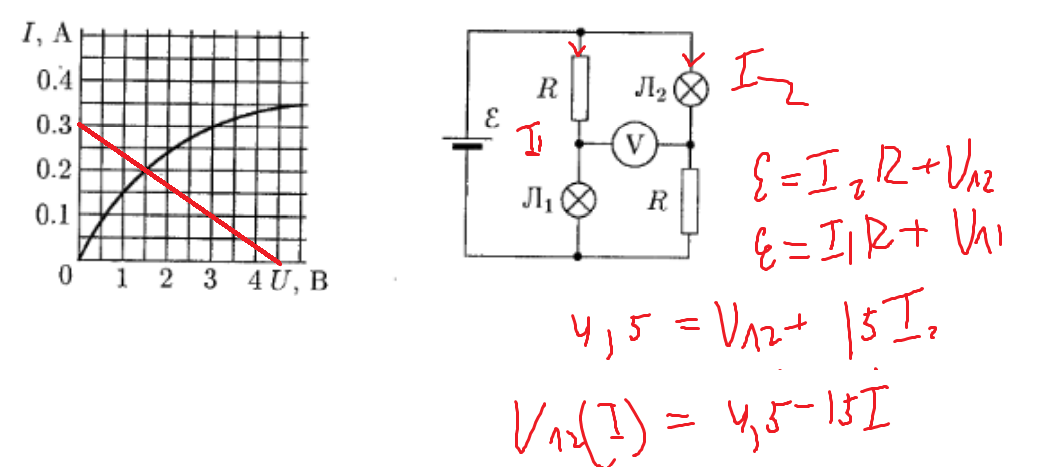

Реальная вольт-ампер. характеристика лампы это сложная функция график которой уже дано. Ты просто должен выразить зависимость I(U) или U(I) для каждой из ламп и нарисовать их графики, причем они будут прямыми потому что ты предполагаешь, что лампы подчиняются закону ома. Здесь для двух ламп будет одинаковый ВАХ и пересечение этого графика с реальным есть решение, в этой точке примерно находишь ток и напряжения лампы

3 симпатии

всё верно, но только эти нагрузочные прямые означают множество тех точек, при которых напряжение лампы соответствует уравнениям в законах Кирхгофа
