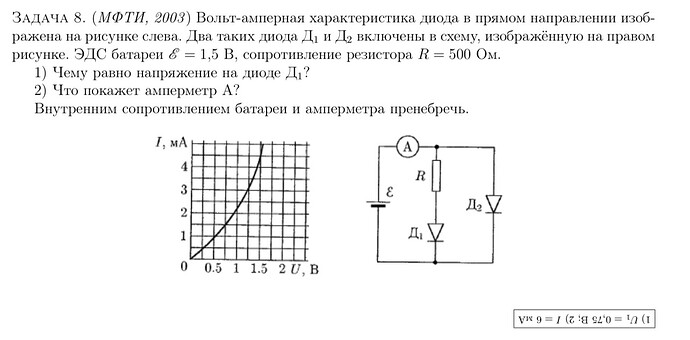

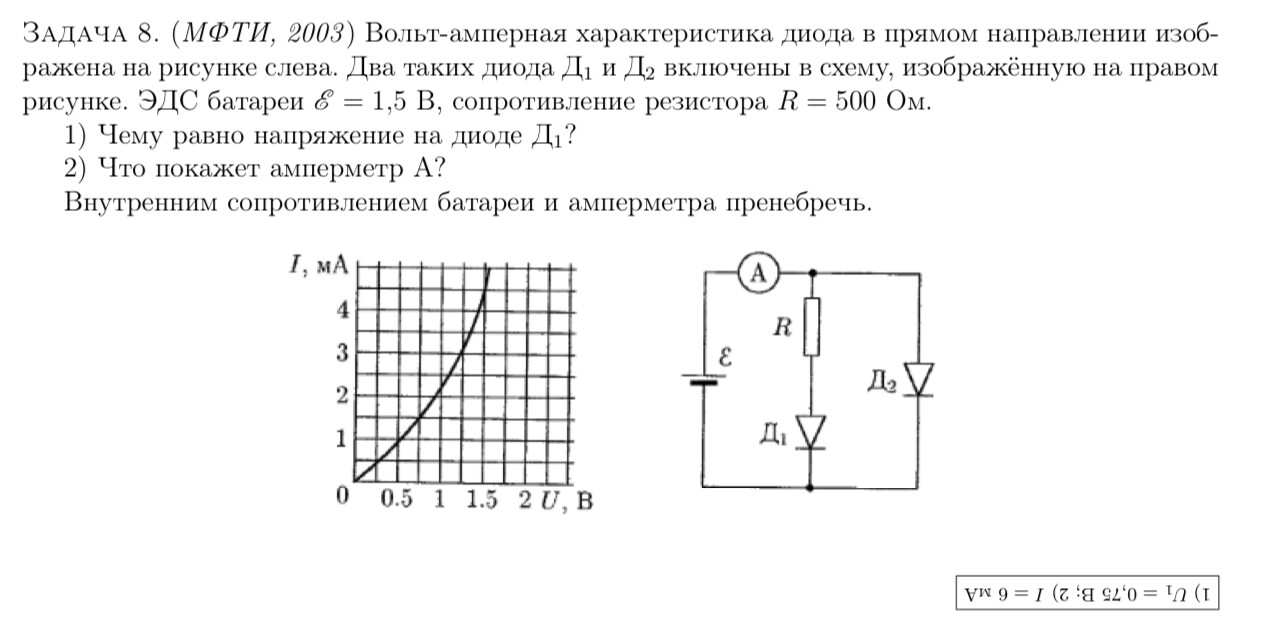

Задача 8. (МФТИ, 2003) Вольт-амперная характеристика диода в прямом направлении изображена на рисунке слева. Два таких диода Д_1 и Д_2 включены в схему, изображенную на правом рисунке. ЭДС батереи 1,5 В, сопротивление резистора R=500 Ом.
Смог найти токи, I(1)=I(2)=1.5mA. Но не понимаю откуда нашли напряжение в 0.5 Вольт
вах для Д2 будет как на графике, а для паралельной цепи слева
U = U_d(напряжение диода от тока) + R*I
Построив график U(I) найди при каком I напряжение в левой цепи равно эдс батарейки, оттуда легко найти напряжение на диоде 1 из графика
Для цепи справа ещё легче, там просто диод. Очевидно тк напряжение должно быть как на батарейке ток через диод 2 = 4.5 мА
Ток через амперметр будет равен сумме токов через оба диода
