8.3.25 Симметрия схем

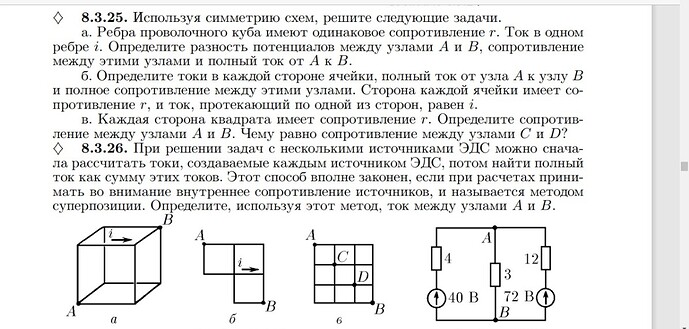

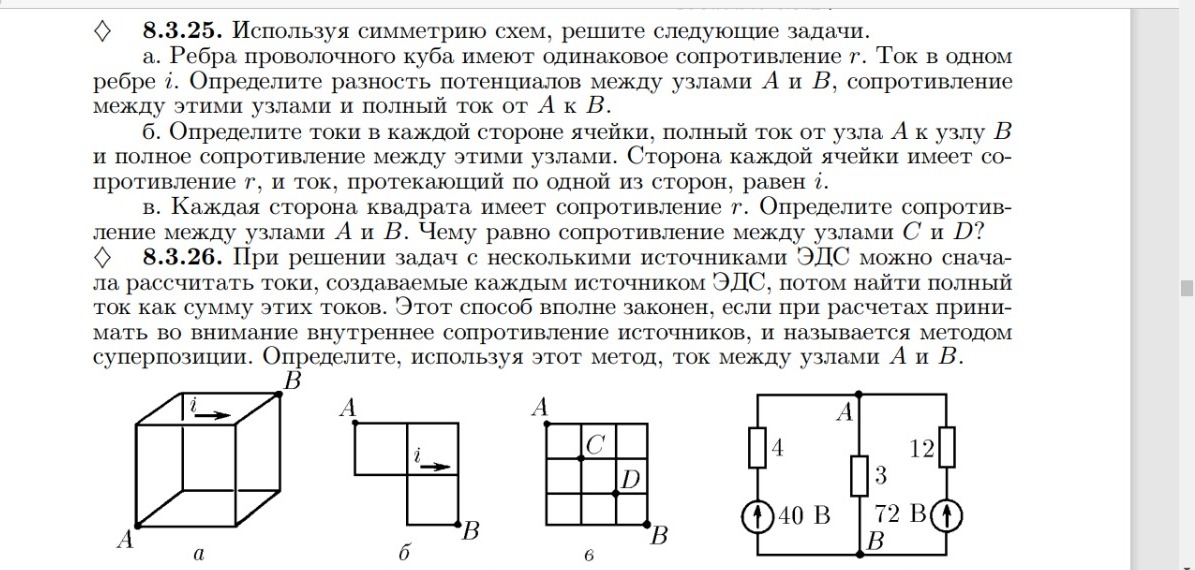

WhatsApp Image 2022-11-18 at 11.28.06
Б)Как нашли ток 3/2 i
В)
Подскажите,где я ошибаюсь?

В пункте в) ты можешь расщепить узлы в точках C и D и упростить цепь

3 симпатии

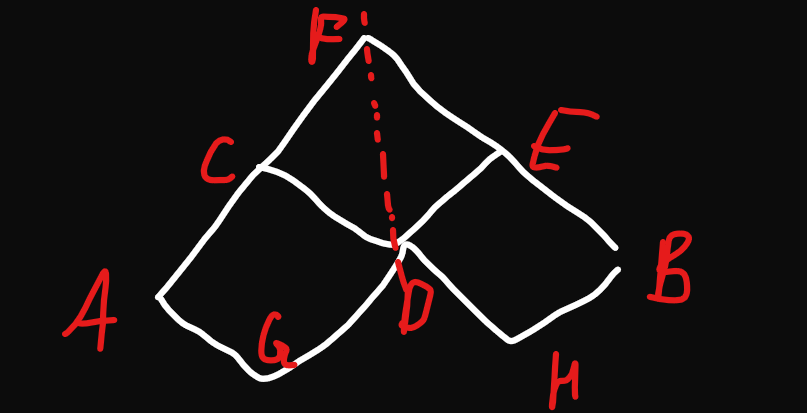

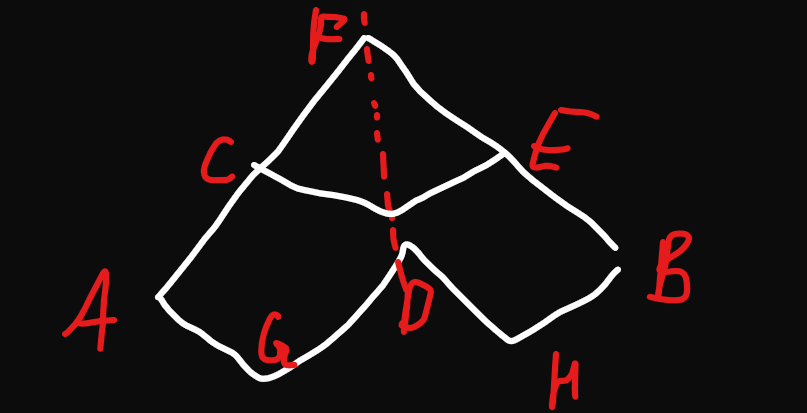

В пункте Б цепь симметрична относительно красной оси, поэтому ток через CD равен току через ED; ток через GD равен току через DH[1]. Тогда можно расщепить цепь, как показано на рисунке ниже, и поиск токов становится более простым, где достаточно законов Ома

Помог ли ответ @Damir с пунктом В)?


  1. Более подробное доказательство с рисунком оставлено читателю в качестве самостоятельного задания ↩︎
