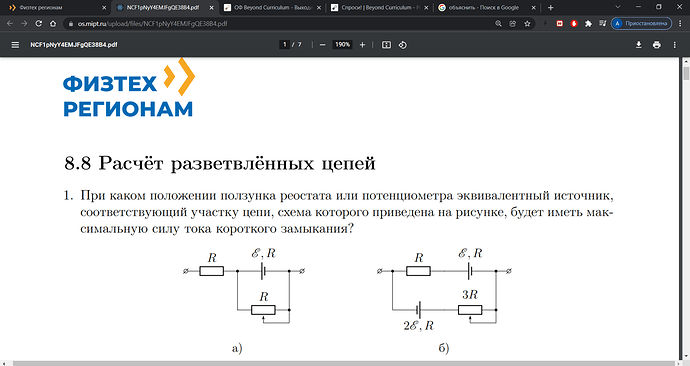

Расчёт разветвлённых цепей с реостатом

1 симпатия

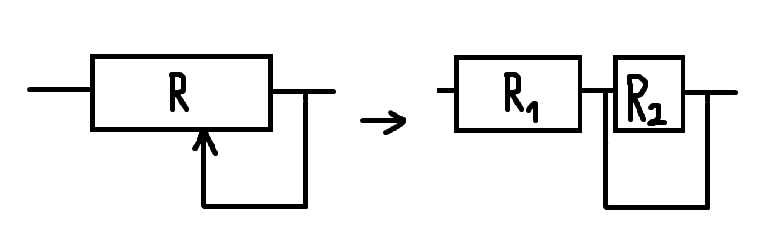

когда ползунок делит реостат таким образом, то ты можешь представить это так, как на рисунке ниже

Во-первых, R=R_1+R_2, а во-вторых, отношение полученных сопротивлений пропорционально отношению длин, на которые делит ползунок. В данном случае R_2 замыкается сам в себя, так что здесь ползунок работает как регулятор сопротивления R_1 в диапазоне от 0 до R.

4 симпатии
