Тяжело понимаю как перестраиваются электрические цепи , пример:

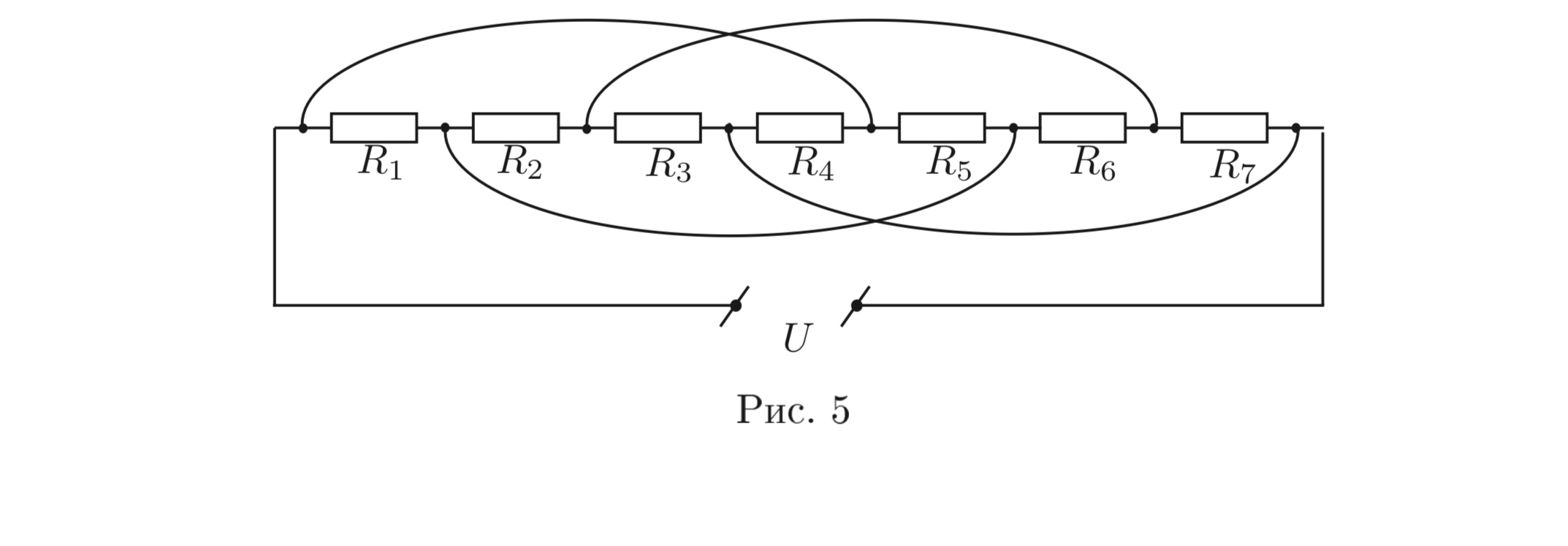

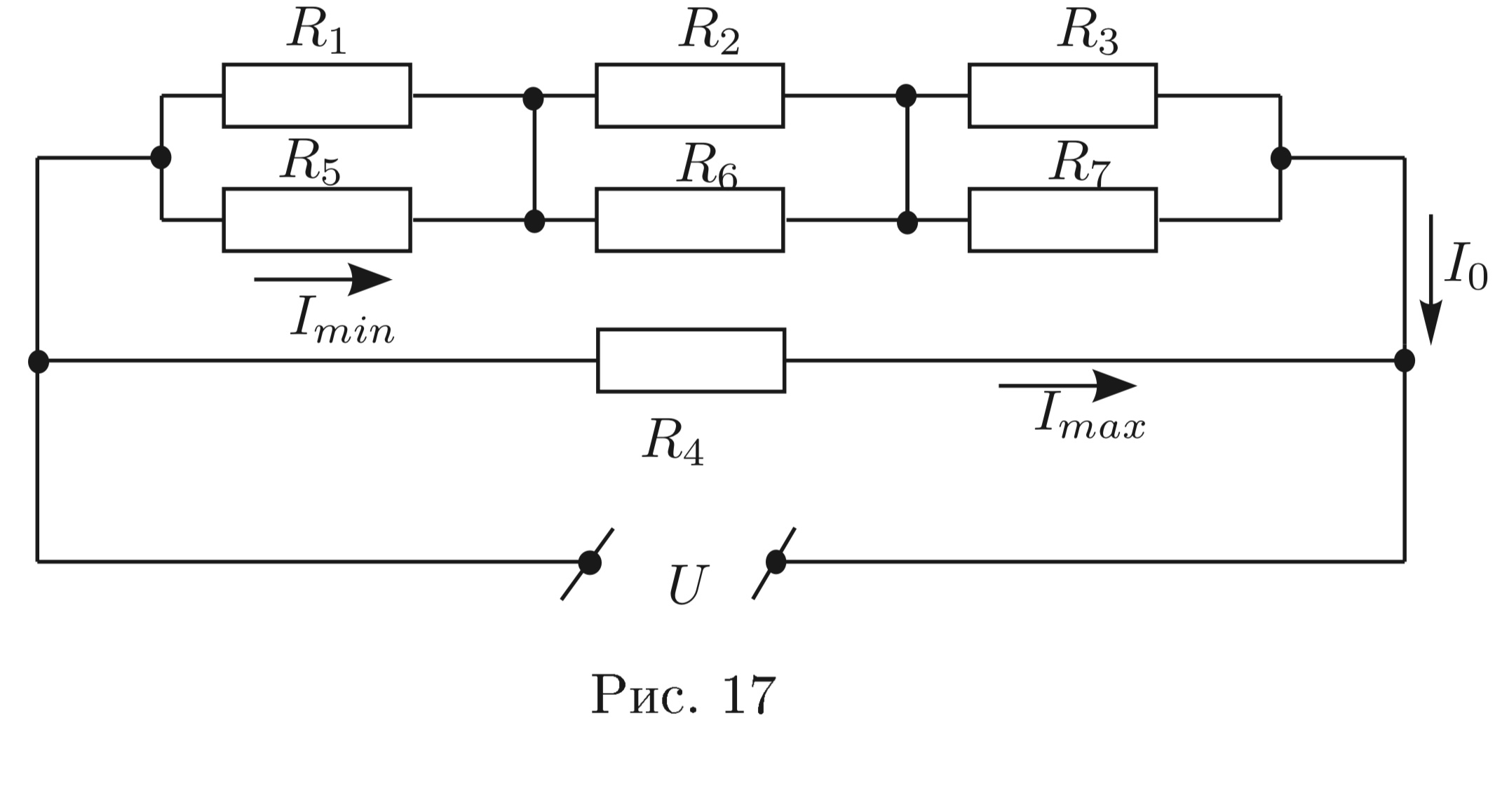

из такой цепи должна получиться такая:
Можете пожалуйста подробно на рисунках показать куда какой резистор пошел

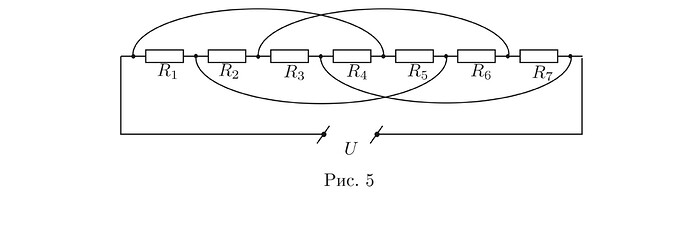

из такой цепи должна получиться такая:
Можете пожалуйста подробно на рисунках показать куда какой резистор пошел

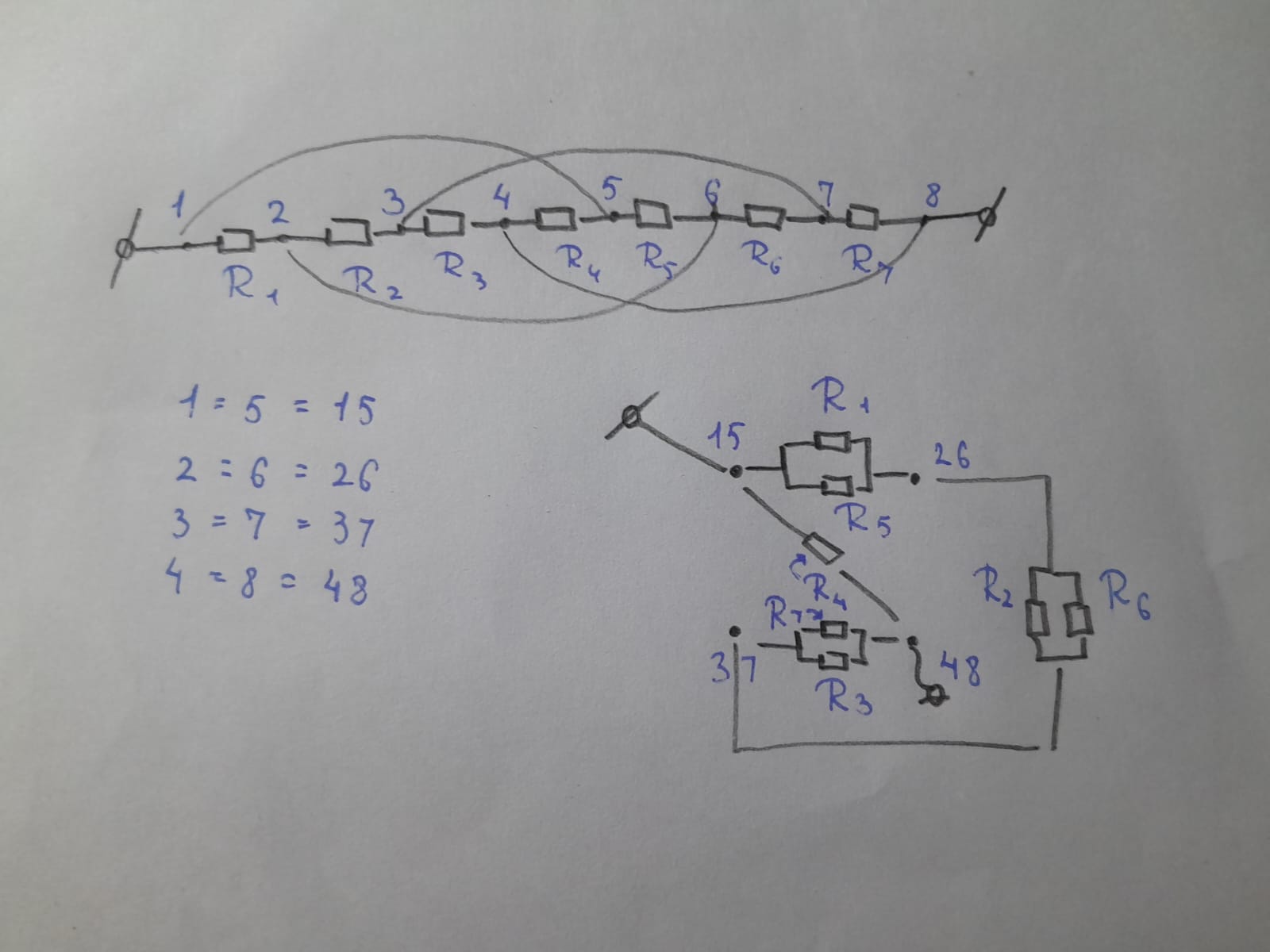

Точки связанные проводником имеют один и тот же потенциал и ток может равноправно потечь из любой из них. Можно для удобства обозначить точки как-нубудь, потом так:
точка 1 соединена с 2 через резистор р1
точка 5 соединена с 6 через резистор р5
…
начинается все с еденички а заканчивается восьмеркой
и перестраиваешь покрасивее)
