Как узнать параллельно ли соединены или последовательно, чтобы выполнять алгебраические вычисления. Например, в 12.46:
Rx=4R+2RRx/(2R+Rx), почему мы их плюсанули как будто они были соединены последовательно, однако
В 12.47:
В почти идентичном случае где Rx-сопротивление точек C и D
1/Rx=1/(2R+Rx)+1/R
Мы взяли R+R+Rx как последовательно а после с левым резистором R сделали вычисления будто они паралелльно соединены.
Короче суть: разъясните как мы выполняем вычисления в таких смешанных соединениях.
Такая цепь называется “бесконечной” и тут даже мы должны смотреть R_x, как на эквиваленное соправтивление цепи, потому что она “бесконечная”. ∞+1=∞

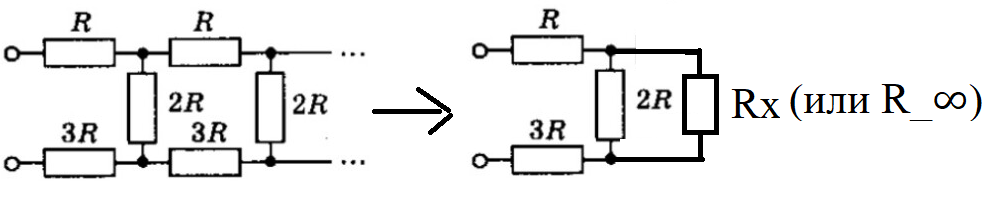

мы берем почти все кроме последним цепей, как одно. Чтобы было понятней можно даже отметить это соправтивление, как R_∞
Соправтивление правой цепи будет равно R_x(или R_∞, как удобно)
Дальше видно где параллельные и последовательные соединения.
У второй задачи точно также, но там начало точек в другой стороне. Попробуй его уже сам решить. Удачи)
потому что видишь, тут две проволоки идут в бесконечность, хоть резистор сверху, снизу, справа, она всегда будет нацелен на одно эквивалентное, скажем “расположение”. Соединяем эти две проволоки и ставим туда “бесконечный” резистор, находим параллельные/последовательные соединения и наслаждаемся ответом.
