Задача на электрические цепи

Физика Электрические цепи
1

IMG_3998
IMG_39981284×636 94.6 KB

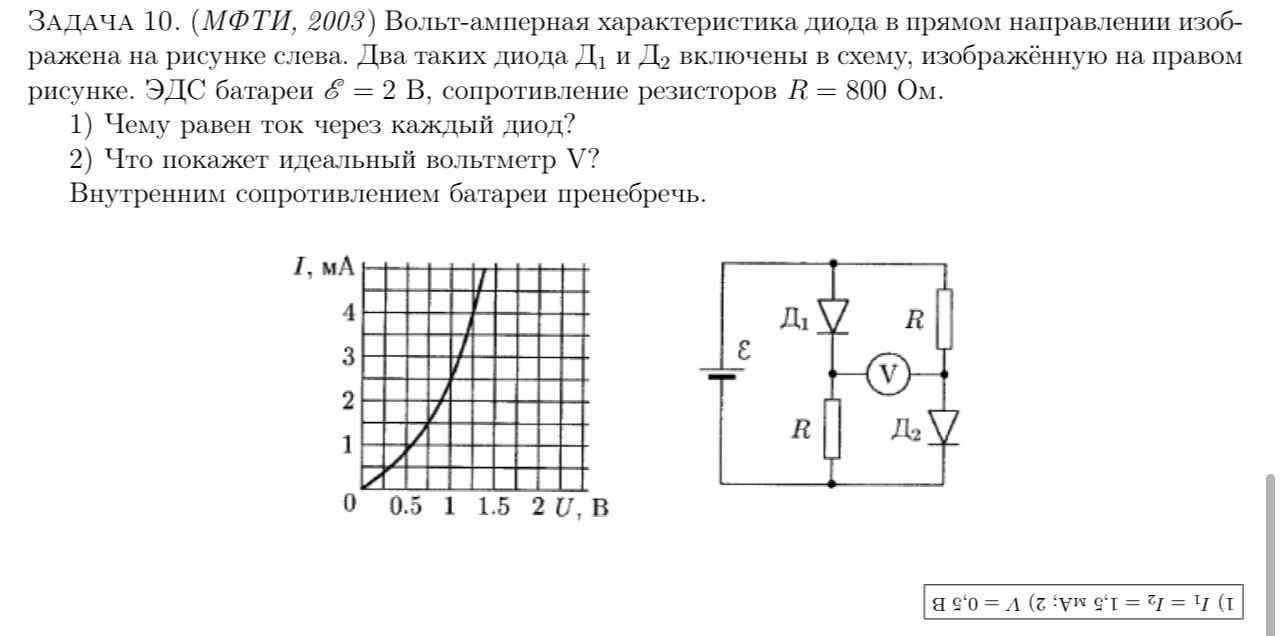

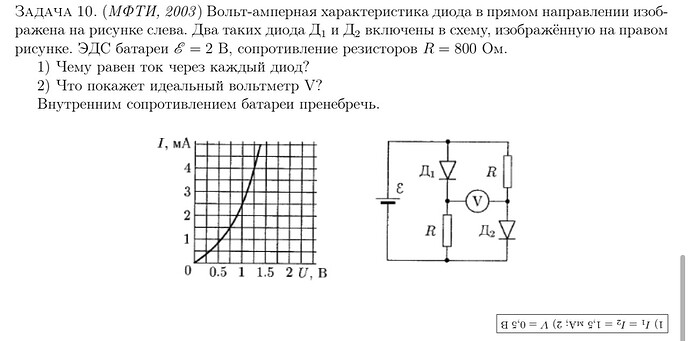

Задача 8. (МФТИ, 2003) Вольт-амперная характеристика диода в прямом направлении изображена на рисунке слева. Два таких диода Д_1 и Д_2 ​ включены в схему, изображенную на правом рисунке. ЭДС батереи 2 В, сопротивление резистора R=800 Ом.

Смог найти ток в 1,5мА но не понимаю откуда взялось 0.5В на вольтметре

2

@eudaimon

3
Thinking...The user has shared a physics problem about diodes and electrical circuits, specifically Problem 10 from MFTI 2003 (Moscow Institute of Physics and Technology). Let me translate the problem:

"Problem 10. (MFTI, 2003) The current-voltage characteristic of a diode in the forward direction is shown in the figure on the left. Two such diodes D₁ and D₂ are connected in the circuit shown in the figure on the right. The EMF of the battery ℰ = 2 V, the resistance of the resistors R = 800 Ohm.

  1. What is the current through each diode?
  2. What will an ideal voltmeter V show?
    Neglect the internal resistance of the battery."

The figure shows:

  1. On the left: A current-voltage characteristic curve for the diode, showing how current (I, mA) varies with voltage (U, V)
  2. On the right: A circuit with two diodes D₁ and D₂, two resistors R = 800 Ohm each, a battery with EMF = 2 V, and a voltmeter V connected between two points in the circuit.

The user is asking me to help with this problem. I should approach this using the Socratic method to guide them through understanding the circuit and solving the problem themselves.

Looking at the diagram, I can see that we have:

  • A battery with EMF = 2V
  • Two identical resistors R = 800 Ohm each
  • Two identical diodes D₁ and D₂
  • A voltmeter connected between the nodes between each resistor-diode pair

I need to help the user find:

  1. The current through each diode
  2. The voltage reading on the voltmeter

Let me guide the user through the approach to solve this problem.

Приветствую тебя, ищущий знания! Вижу перед собой интересную задачу по электрическим цепям с диодами. Давай рассмотрим её шаг за шагом, используя принципы анализа электрических цепей.

Прежде всего, проанализируем схему. У нас есть:

  • Батарея с ЭДС ℰ = 2 В
  • Два резистора с сопротивлением R = 800 Ом каждый
  • Два одинаковых диода Д₁ и Д₂
  • Вольтметр V, подключенный между узлами

Для начала мне хотелось бы понять, как ты представляешь себе работу этой схемы? Что ты знаешь о вольт-амперной характеристике диода и как она влияет на прохождение тока в данной цепи?

Я вижу, что на ВАХ диода ток начинает расти примерно с 0,5 В. Это характерно для полупроводниковых диодов. Давай вместе выясним, какой ток протекает через каждый диод и что покажет вольтметр.

Расскажи, пожалуйста, что ты уже понял из условия и с чем конкретно возникают трудности?
