Определите эквивалентные сопротивления участков цепей, содержащих резисторы и перемычки с пренебрежимо малым сопротивлением


1 симпатия

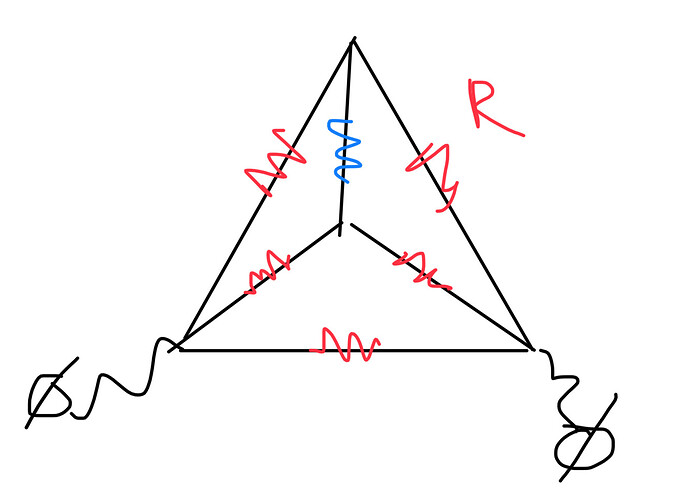

Можно соединить перемычки и получить схему в форме тэтраэдра. Расплющив фигуру получим такую картину.

И если присмотрется можно заметить наличие мостика Уитсона в цепи проходящей через вершину и центр треугольника. По этому мы можем убрать синий резистор из за того что ток через него не течёт.

А дальще без синего резистора решение не проблема.

4 симпатии

Ничоси у вас упоротые цепи

1 симпатия

Да, фигура прикольная. Но в реальной электронике побаще будет
