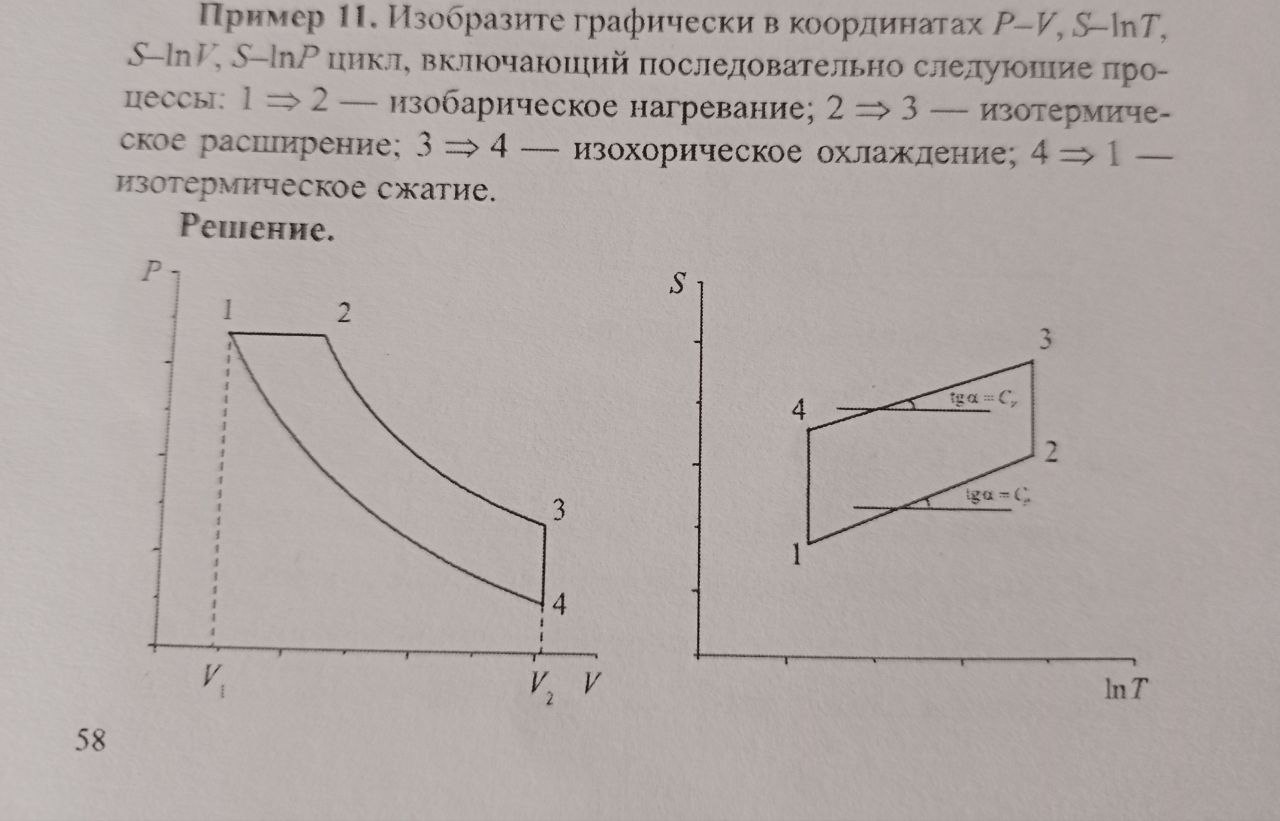

Изобразите графически в координатах P-V, S-lnT, S-lnV, S-lnP цикл, включающий последовательно следующие процессы: 1->2 - изобарическое нагревание; 2->3 - изотермическое расширение; 3->4 - изохорическое охлаждение; 4-1 - изотермическое сжатие.
У меня есть несколько вопросов:
- Почему P-V график имеет искревления в точках изменения х, а не прямые как в других графиках?

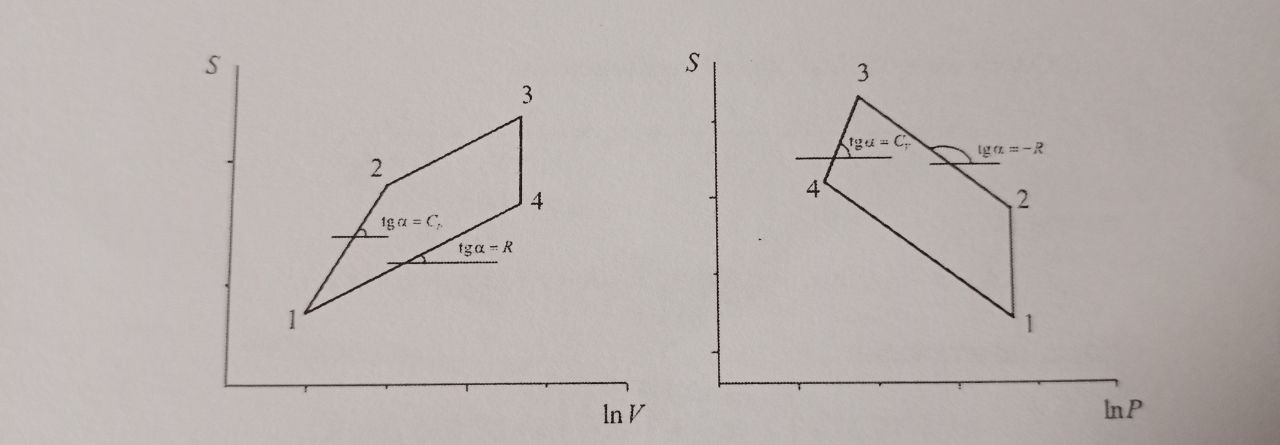

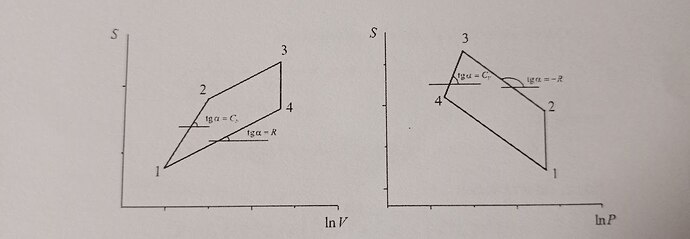

- Почему касательные(все таки tga и это скорее всего имеет взаимосвязь с производными данного отрезка цикла, т.е с касательной) имеют такие значения, которые показаны в графиках и как их вывезти?
Насчет первого вопроса, возможно потому что есть зависимость между давлением и обьемом в виде P1V1 = P2V2, но тогда это пораждает новые вопрос: Почему график изогнут внутрь, а не снаружу, к примеру?

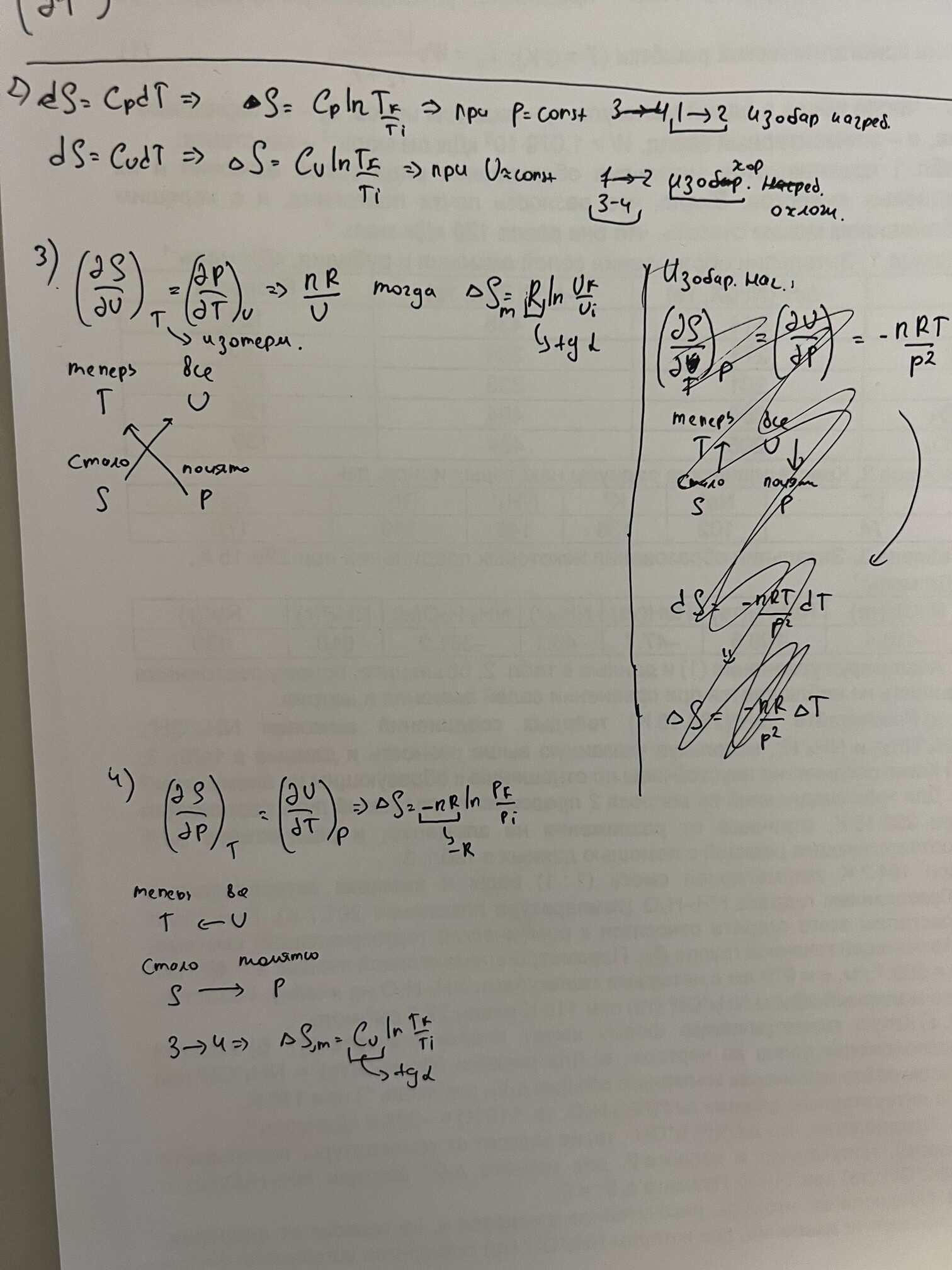

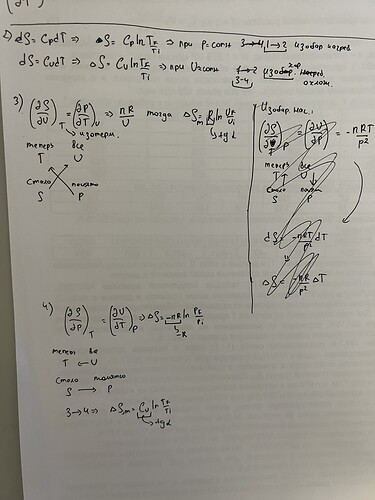

Насчет второго вопроса, возможно это выходит из уравнения dS=nCvdT/T, но в этом случае я не имею понятия как вывести dS/d(lnT) или градиент deltaS/delta(lnT), но если предположить что S=nCvlnT, то почему не tga=nCv?
