Источниками электрического тока в системах
электрического оборудования автомобилей являются генератор постоянного тока и соединённый параллельно с ним аккумулятор (см. рисунок). ЭДС генератора E2 = 14 В, его
внутреннее сопротивление r2 = 0,05 Ом. ЭДС аккумулятора
E1 = 12 В. Определите силу тока I, потребляемого нагрузкой,
при которой аккумулятор начнёт разряжаться.
1 лайк

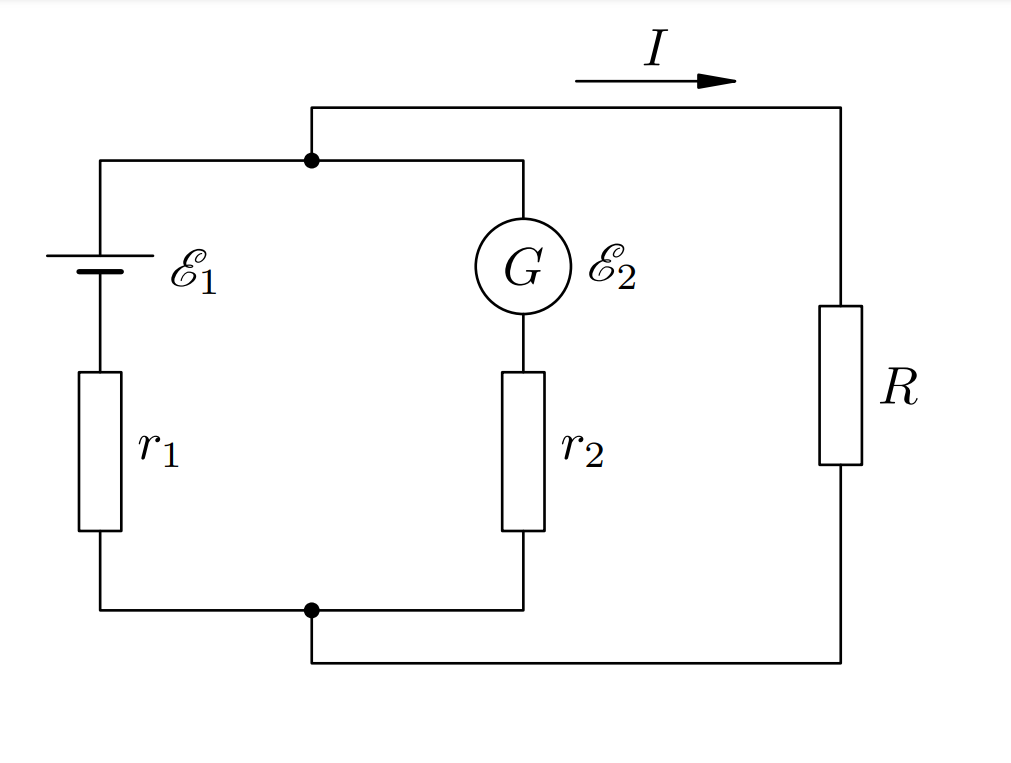

Есть рисунок?
По условию:
Дальше можно пойти по часовой стрелке:
\epsilon_{2}-\epsilon_{1} = Ir_{2} \rightarrow I = \frac{\epsilon_{2}-\epsilon_{1}}{r_{2}}=40A
О прикольно. Думаю они присоединили R, чтобы показать, что сгенерированный ток дальше течёт и так работает схема, потому что его нет в условии. Главное, решение понятно?
1 лайк
Но вы использовали только r2. а в схеме показано и r1 и r2
1 лайк
Да, они отдельно нарисовали сопротивления, однако нам не дано сопротивление r_{1} по условию, вследствие чего по дефолту берём, что оно стремится к нулю.
В таких задачах, по началу это может вызывать затруднения, поэтому всегда уравнения лучше записывать со стремящимися к нулю сопротивлениями. После преобразований можно подставлять ноль.
1 лайк
То есть в этом уравнении можно справа также добавить Ir_{1}
3 лайка
