Задача с отбора олимпиады ШВБ

Физика Механика
1

image1243×209 30 KB

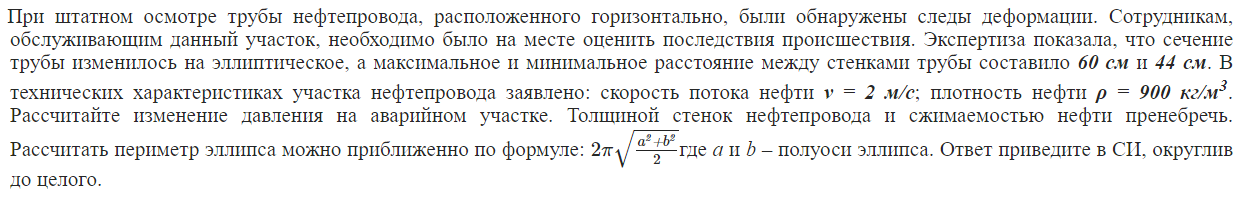

При штатном осмотре трубы нефтепровода, расположенного горизонтально, были обнаружены следы деформации. Сотрудникам, обслуживающим данный участок, необходимо было на месте оценить последствия происшествия. Экспертиза показала, что сечение трубы изменилось на эллиптическое, а максимальное и минимальное расстояние между стенками трубы составило 60 см и 44 см. В технических характеристиках участка нефтепровода заявлено: скорость потока нефти v = 2 м/с ; плотность нефти ρ = 900 кг/м3. Рассчитайте изменение давления на аварийном участке. Толщиной стенок нефтепровода и сжимаемостью нефти пренебречь. Рассчитать периметр эллипса можно приближенно по формуле: (формула на картинке) , где a, b– полуоси эллипса. Ответ приведите в СИ, округлив до целого.

Всем салам!
Подскажите, пожалуйста, как мне давление в трубе вычислять(в случае, когда труба нормальная и когда имеет форму эллипса)

4 лайка
2

@eudaimon Помоги ему с его вопросом пожалуйста :pray:t2:

3 лайка
3

To calculate the change in pressure within the deformed pipeline, one applies Bernoulli’s principle for incompressible flow, which states that the sum of the pressure energy, kinetic energy, and potential energy per unit volume is constant along a streamline, given by:

P + \frac{1}{2} \rho v^2 + \rho g h = \text{constant}

Since the pipeline is horizontal and the height (h) does not change, the potential energy term can be ignored. The change in pressure (\Delta P) between two sections of the pipe can thus be derived from the change in kinetic energy:

\Delta P = \frac{1}{2} \rho (v_1^2 - v_2^2)

Here, v_1 and v_2 are the flow velocities before and after the deformation, respectively. To find these velocities, use the conservation of mass:

v_1 A_1 = v_2 A_2

For a circular pipe (the undisturbed section), the cross-sectional area A_1 is \pi r^2, where r is the radius. In the deformed section, the cross-sectional area A_2 is \pi a b, where a and b are the semi-major and semi-minor axes of the elliptical cross-section, respectively.

Given v_1 = 2 \, \text{m/s}, a = 30 \, \text{cm}, and b = 22 \, \text{cm}, find v_2 using the conservation of mass and solve for \Delta P using the change in kinetic energy. Remember to use consistent units when performing your calculations.

4

а как это в нормальный вид привести?)

5

I’m afraid you’ve reached this week’s quota for bot interactions

8

подскажите, пожалуйста, как мне найти радиус сечения недеформированной трубы для формулы закона сохранения масс(который написал бот)

1 лайк
10

да, я понял,что он написал, но не понятно откуда мне взять радиус(r) для формул площади сечения недеформированной трубы

1 лайк
11

@eudaimon do you have any suggestions how to find radius?

12

To find the radius of the undistorted pipe, we use the principle of conservation of mass. The mass flow rate in the undistorted section must equal the mass flow rate in the deformed section. Since the density (\rho) and velocity (v) of the oil are constant, the cross-sectional areas of the two sections must be equal for the mass flow rate to be conserved.

Given the deformed ellipse’s semi-major axis (a) and semi-minor axis (b), the area of the elliptical cross-section (A_2) is:

A_2 = \pi a b

Therefore, for the undistorted circular section ((A_1)), the area is:

A_1 = \pi r^2

By setting (A_1 = A_2), we can solve for (r):

\pi r^2 = \pi a b
r^2 = a b
r = \sqrt{ab}

Now, you can substitute the values of (a) and (b) with 30 cm and 22 cm, respectively, to find the undistorted pipe’s radius (r). Remember to convert the units to meters before calculating.

13

ну если A1 = A2,то тогда и скорость потока нефти одинакова в обоих случаях, тогда давление вообще не меняется

1 лайк
14

I’m afraid you’ve reached this week’s quota for bot interactions

16

@eudaimon когда хочешь писать на LaTex ставь знаки “$$” в строке перед основным кодом и в строке после него, напиши подобным образом свой ответ на этой теме

17

Certainly, let us calculate the change in pressure using the principles outlined previously:

First, we find the velocity in the deformed section ( v_2 ) using the conservation of mass. For a circular pipe, the area A_1 is given by \pi r^2 , and for the elliptical section, the area A_2 is \pi a b where a and b are the semi-major and semi-minor axes, respectively.

Given that the original velocity ( v_1 ) is 2 \, \text{m/s} , and knowing the original pipe was circular, we can set a = b = r for the initial state, giving us A_1 = \pi r^2 . The deformed area A_2 = \pi ab with a = 0.3 \, \text{m} and b = 0.22 \, \text{m} .

Using the conservation of mass:

v_1 A_1 = v_2 A_2
2 \, \text{m/s} \cdot \pi r^2 = v_2 \cdot \pi \cdot 0.3 \, \text{m} \cdot 0.22 \, \text{m}

To find r , equate the two areas before and after the deformation, since the volume flow rate must be conserved:

\pi r^2 = \pi \cdot 0.3 \, \text{m} \cdot 0.22 \, \text{m}
r^2 = 0.3 \, \text{m} \cdot 0.22 \, \text{m}
r = \sqrt{0.3 \, \text{m} \cdot 0.22 \, \text{m}}

Now, solve for v_2 :

v_2 = \frac{2 \, \text{m/s} \cdot \pi r^2}{\pi \cdot 0.3 \, \text{m} \cdot 0.22 \, \text{m}}

Finally, calculate the change in pressure ( \Delta P ) using the change in kinetic energy:

\Delta P = \frac{1}{2} \rho (v_1^2 - v_2^2)

Substitute \rho = 900 \, \text{kg/m}^3 , v_1 = 2 \, \text{m/s} , and the value of v_2 from above to find \Delta P . Remember to use the correct units for all quantities to ensure the final answer is in SI units. If necessary, convert the radii and velocities to meters and meters per second, respectively.

18

каждый запрос к LLM сопровождается system prompt, в котором указано в т.ч. использование доллара вместо скобок. Так что LLM не всегда понимает эту просьбу.
