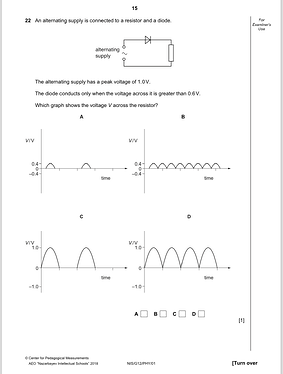

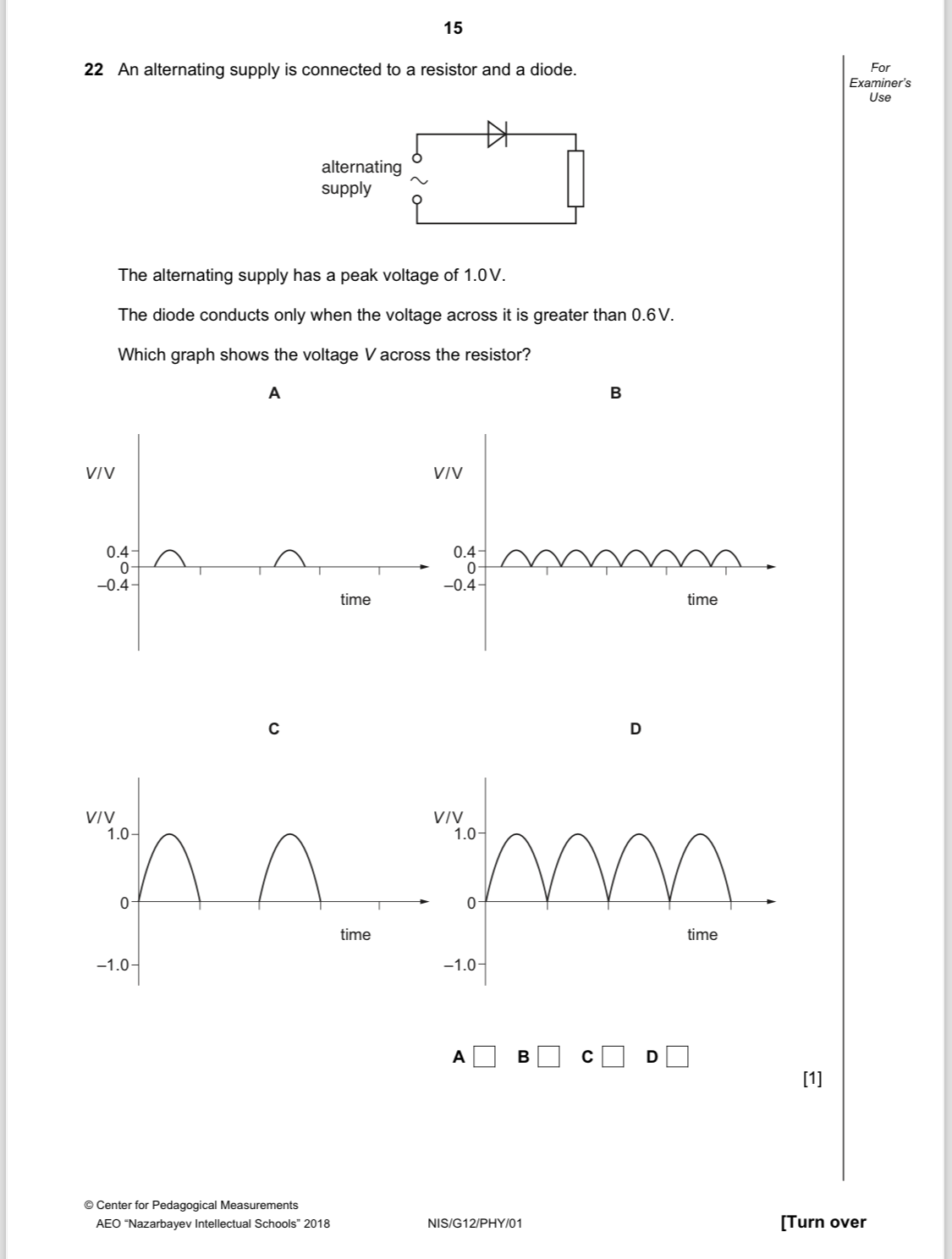

Ответ по марк-схеме А. Верен ли он?
Я подумал ответ С, так как расстояние между “горбами” это сама длина горба, то есть период сохраняется.
Как нужно понимать условие что диод проводит ток только когда напряжение выше 0.6 V?
1 лайк
Вот у тебя когда на диоде напряжение 0.6 В и больше(разность потенциалов на его концах), то он проводит ток и ест ровно 0.6 В. Поэтому будет А, спрашивают напряжение на резисторе, а на нём будет от 0 до 0.4, потому что на диоде 0.6. Вообще полезно посмотреть ВАХ идеального диода, поможет разобраться
Вот тут диод открывается на 0. У тебя палочка будет смещена на 0.6В вправо
2 лайка
Я бы объяснил бы это так. Для начало правильно то, что твой выбор пал между А и С, но теперь насчет Амплитуды. По закону Кирхгофа, в замнутых цепях сумма разности потенциалов с каждого элемента равна сумме ЭДС (это следует из одного свойства электростатитеских полей).
Но давай на человеческом: Закон Кирхгофа просто говорит, что ты находишься вот на какой то точке в цепи. И если ты вздумаешь сделать круг по цепи, пройдя через резистор, диод (или какой либо другой элемент) и окажешься на том же месте где и был, то твой потенциал не изменился. А значит сумма разности потенциалов всех элементов равна нулю. Вопрос тебе и говорит voltage across the resistor.
А теперь сделаем круг для наглядности. Предположим, что в каком то моменте ты находишься на снизу от supply ( в этом моменте t=0 alternating supply дает \mathcal{E}=1 V ). Перед тем как ты “перепрыгнешь” supply твой потенциал пусть будет 0. Хоп и ты прошел через supply и теперь твой потенциал равен 1V. Дальше идет диод, и после того как ты его проходишь ты теряешь 0.6V (потому что voltage drop across diode задача тебе говорит). Ну а дальше ты понял.
7 лайков
Расскажу почему на диоде падает напряжение. Вообще диод можно рассматривать как несимметричный и нелинейный резистор. В одну сторону ток не проходит, а следовательно R \to \infty. В другую же сторону R(I) выражается функцией IR(I) = 0.6\mathrm{ V}. То есть диод работает как резистор и его стоит учитывать во втором законе Кирхгофа, и поэтому на другом резисторе напряжение меньше.
